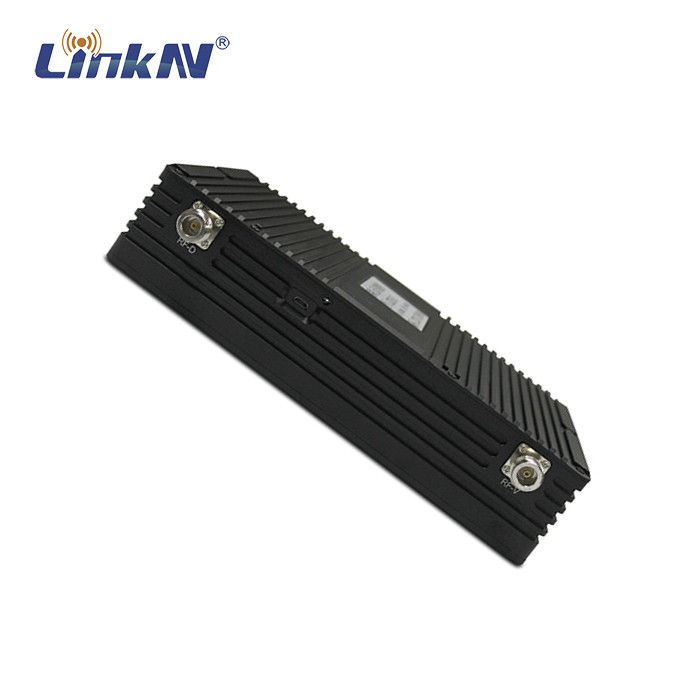

LKAV1615 2km UGV EOD FHD COFDM AES256 এনক্রিপশন ভিডিও ট্রান্সমিটার

২ কিমি ইউজিভি ভিডিও ট্রান্সমিটার এফএইচডি ভিডিও ও ডেটা সিওএফডিএম এইচ.২৬৪ এইএস২৫৬ এনক্রিপশন

পরিচিতি

এলকেএভি-১৬১৫ একটি শক্তিশালী সিওএফডিএম ওয়্যারলেস ট্রান্সমিটার যা ইউজিভি / রোবট অ্যাপ্লিকেশনগুলির জন্য বিশেষভাবে ডিজাইন করা হয়েছে। এটি ভিডিও মাল্টিপ্লেক্সিং, ভিডিও প্রেরণ এবং ডেটা স্ট্রিম প্রেরণ / গ্রহণকে সংহত করে।এটি বিভিন্ন ভিডিও মোড সমর্থন করে, এইচ.২৬৪ কোডিং, বিভিন্ন মোড অভিযোজিত, রেজোলিউশন 1080P পর্যন্ত, উজ্জ্বল রং, কম বিলম্ব, এবং মসৃণ ভিডিও। অন্তর্নির্মিত ডেটা মডিউল নিয়ন্ত্রণ স্টেশন দ্বারা প্রেরিত তথ্য গ্রহণ করতে পারেন,প্রক্রিয়া এবং এটি বাস্তবায়ন. এটি কিছু পেরিফেরাল সেন্সিং ডিভাইস যেমন গ্যাস সেন্সর, ডিটেক্টর ইত্যাদি সমর্থন করে। সনাক্ত করা ডেটা নিয়ন্ত্রণ স্টেশনে ফিরে প্রেরণ করা হয় এবং রিয়েল টাইমে প্রদর্শিত হয়,যা কমান্ডারদের জন্য সময়মত বিচার করার জন্য সুবিধাজনক.

বৈশিষ্ট্য

■ভিডিও স্ট্রিম ফ্রিকোয়েন্সি 200-800MHz

■ডেটা স্ট্রিম ফ্রিকোয়েন্সি 410-500MHz

■আউটপুট পাওয়ার ২ ওয়াট (ভিডিও)

■ব্যাপ্তি 1-3 কিমি লস

■২-৮ মেগাহার্টজ ব্যান্ডউইথ সামঞ্জস্যযোগ্য

■উন্নত সিওএফডিএম এবং এইচ.২৬৪ ভিডিও কম্প্রেশন প্রযুক্তি

■নির্বাচন করার জন্য RS232/485/TTL

■উচ্চ মানের ভিডিও এবং একাধিক ভিডিও ফরম্যাট সমর্থন করে

■শক্ত অ্যালুমিনিয়াম মিশ্রণ ঘরের

স্পেসিফিকেশন

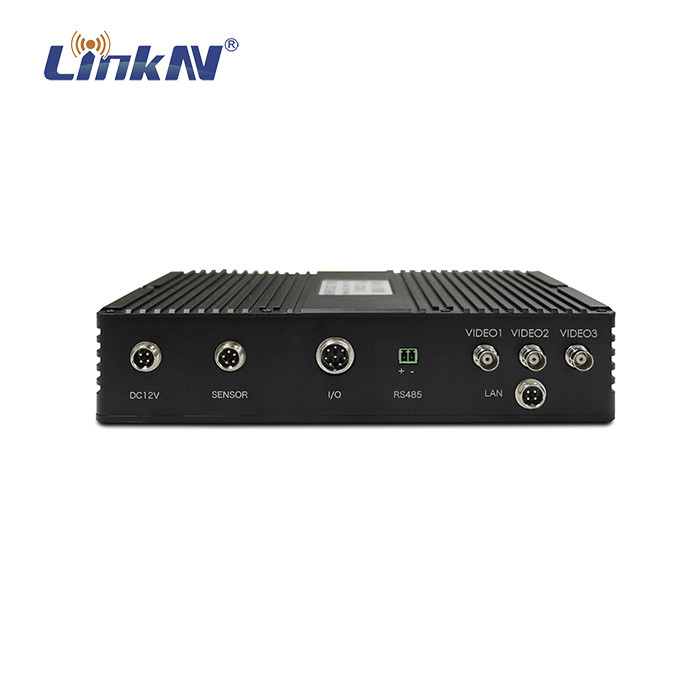

প্যানেলের বর্ণনা

1পাওয়ার ইনপুট ও ডেটা পোর্ট - DC 12V/5A, RS232

2সেন্সর পোর্ট-গ্যাস সেন্সর ডেটা ইন্টারফেস (RS232)

3. এমআইসি পোর্ট ∙ অডিও ইনপুট

4. VIDEO1 পোর্ট ¢ BNC ইন্টারফেস, ভিডিও ইনপুট 1 (দৃশ্যমান আলো)

5. VIDEO2 পোর্ট ¢ BNC ইন্টারফেস, ভিডিও ইনপুট 2 (অনু-লাল)

6. VIDEO3 পোর্ট ¢ BNC ইন্টারফেস, ভিডিও ইনপুট 3 (Fisheye)

7. আরএফ-ডি অ্যান্টেনা ইন্টারফেস N মহিলা, ডেটা প্রেরণ / গ্রহণ

8. ইউএসবি ইন্টারফেস প্যারামিটার সামঞ্জস্য করতে কন্ট্রোল বক্সের সাথে সংযোগ করুন

9. ভিডিও স্ট্রিম ইন্ডিকেটর ∙ পাওয়ার চালু থাকলে লাল রঙের আলো জ্বলবে এবং স্বাভাবিক কাজের সময় সবুজ রঙের আলো জ্বলবে, সিগন্যাল যত শক্তিশালী হবে, ফ্ল্যাশ তত দ্রুত হবে।

10. আরএফ-ভি অ্যান্টেনা ইন্টারফেস N মহিলা, ভিডিও প্রেরণ

যোগাযোগ প্রোটোকল

ইউজিভি ড্রাইভার বোর্ড যোগাযোগ প্রোটোকল

ডিভাইসের সাথে সংযোগ স্থাপনের জন্য RS232 বাস ব্যবহার করার সময়, নিম্নলিখিত প্রোটোকল বিন্যাস অনুসরণ করা হয়ঃ

বাউড রেটঃ ১৯২০০;

কনফিগারেশনঃ ১টি স্টপ বিট, ৮টি ডেটা বিট, প্যারিটি চেক নেই।

প্রেরণ চক্রঃ ১০০ এমএস, নিয়মিত তথ্য প্রেরণ;

দ্রষ্টব্যঃ তথ্যগুলি ইউজিভির নিয়ন্ত্রণ বোর্ড থেকে প্রেরণ করা হয়;

ফরম্যাট নিম্নরূপঃ

বিস্তারিত সংজ্ঞা নিম্নরূপঃ

■ফ্রেম হেডারঃ ১ বাইট, 0x7e এ ফিক্সড।

■সূত্রঃ ১ বাইট, 0x02 এ ফিক্সড।

■গন্তব্যঃ ১ বাইট, ০x০৩-এ স্থির।

■হার্টবিটঃ 1 বাইট। ডেটা পাঠানোর আগে হার্টবিট মান 1 দ্বারা বৃদ্ধি করা হয়, যা নতুন ডেটা রায় হিসাবে ব্যবহৃত হয়। যদি গ্রহণকারী প্রান্তের হার্টবিট পরিবর্তন না হয়, তাহলে ডেটা আপডেট করা হয় না.সর্বোচ্চ মান 249 এবং এটি সর্বোচ্চ মান পৌঁছানোর পরে শূন্যে পুনরায় সেট করা হয়।

■সিএমডি১ ডেটাঃ ১ বাইট।

বিট0: যানবাহনের গতি নিয়ন্ত্রণ সুইচ বিট। যখন মানটি 1 হয়, তখন যানবাহনের গতি নিয়ন্ত্রণ চালু থাকে; যখন এটি 0 হয়, তখন যানবাহনের গতি নিয়ন্ত্রণ বন্ধ থাকে।

বিট১ঃ হেডলাইট সুইচ বিট। যখন এটি ১ হয়, তখন হেডলাইট চালু থাকে; যখন এটি ০ হয়, তখন হেডলাইট বন্ধ থাকে।

বিট 2: জরুরী স্টপ স্যুইচ বিট। জরুরী স্টপ চালু হয় যখন এটি 1 হয় এবং এটি 0 হয় যখন এটি স্বাভাবিকভাবে কাজ করে।

বিট৩ঃ ওয়াটার ইনলেট ভালভ সুইচ বিট, যখন এটি ১ হয়, ভালভটি খোলা থাকে, যখন এটি ০ হয়, তখন ভালভটি বন্ধ থাকে।

বিট৪ঃ উচ্চ এবং নিম্ন গতির বিট, উচ্চ গতি যখন ১ এবং নিম্ন গতি যখন ০

বিট৫ঃ এলার্ম বিট। যখন এই বিট ১ হয়, তখন এলার্ম জারি করা হয়। যখন এটি ০ হয়, তখন এলার্ম বাতিল করা হয়।

বিট ৬ঃ এই বিট হল ০।

বিট ৭ঃ এই বিট ০।

■সিএমডি২ ডেটাঃ ১ বাইট।

বিট0: ছবির মোড, চার-ইন-ওয়ান ছবি এবং একক ছবি একে অপরের সাথে স্যুইচ করা হয়। যখন এই বিটটি 1 হয়, এর অর্থ ভিডিও মোডটি স্যুইচ করা দরকার, এবং যখন এটি 0 হয়, এর অর্থ এটি অবৈধ।

বিট১: এর অর্থ হল স্ক্রিনটি স্যুইচ করা। যখন এই বিটটি ১ হয়, এর অর্থ হল পরবর্তী ভিডিও স্ক্রিনটি স্যুইচ করা। যখন এটি ০ হয়, এর অর্থ হল এটি অবৈধ।

বিট ২ঃ ওএসডি কন্ট্রোল বিট। যখন এই বিটটি ১ হয়, তখন ওএসডি চালু থাকে এবং যখন এটি ০ হয়, তখন ওএসডি বন্ধ থাকে।

বিট 3: ভিডিও রেকর্ডিং শুরু করুন। যখন এই বিট 1 হয়, এর অর্থ ভিডিও রেকর্ডিং শুরু করা, যখন এটি 0 হয়, এর অর্থ রেকর্ডিং বন্ধ করা।

বিট 4: স্প্রে মোড। যখন এই বিট 1 হয়, স্প্রে মোড চালু হয়, এবং যখন এটি 0 হয়, স্প্রে মোড বন্ধ হয়।

বিট৫ঃ স্বয়ংক্রিয় অগ্নি সনাক্তকরণ মোড। যখন এই বিটটি ১ হয়, তখন এর অর্থ স্বয়ংক্রিয় অগ্নি সনাক্তকরণ মোড চালু থাকে এবং যখন এটি ০ হয়, তখন এর অর্থ এটি বন্ধ থাকে।

বিট ৬ঃ এই বিট হল ০।

বিট ৭ঃ এই বিট ০।

■সিএমডি৩ ডেটাঃ ১ বাইট।

বিট০-বিট৭ঃ০

■ড্রাইভ ১ ডেটাঃ ১ বাইট, ডেটা ০ ~ ১২৭ মানে পিছিয়ে যাওয়া, ১২৮ ~ ২৫৫ মানে এগিয়ে যাওয়া। আসলে ভুল অপারেশন রোধ করার জন্য,পিছনে হাঁটার তথ্য মান 0 ~ 100 এবং এগিয়ে হাঁটার তথ্য মান 150 ~ 250. পারসিং শেষ তথ্য এগিয়ে বা পিছনে বিচার করতে পারেন। মান একটি গতি মান (100 স্তর) হিসাবে সামঞ্জস্য করা যেতে পারে। যদি এটি একটি অভিন্ন গতিতে হাঁটা ডিজাইন করা হয়, শুধুমাত্র দিক নির্ধারণ করা যেতে পারে।

■ড্রাইভ ২ ডেটাঃ ১ বাইট। ০ থেকে ১২৭ পর্যন্ত ডেটা বাম দিকে হাঁটা নির্দেশ করে, এবং ১২৮ থেকে ২৫০ ডানদিকে হাঁটা নির্দেশ করে। আসলে, ভুল অপারেশন রোধ করার জন্য,ডাটা মান বাম হাঁটা 0 ~ 100 এবং ডাটা মান ডান হাঁটা 150 ~ 250. বিশ্লেষণ শেষ বাম বা ডানদিকে তথ্য বিচার করতে পারেন. মান আকার গতি মান (100 স্তর) হিসাবে সামঞ্জস্য করা যেতে পারে. যদি এটি একটি অভিন্ন গতিতে হাঁটা ডিজাইন করা হয়,শুধুমাত্র দিকনির্দেশনা নির্ধারণ করা যায়.

■পিটিজেড নিয়ন্ত্রণ তথ্যঃ ১ বাইট।

বিট 0: পিটিজেড কন্ট্রোল সুইচ বিট। যখন এটি 1 হয়, পিটিজেড নিয়ন্ত্রণ করা হয়। যখন এটি 0 হয়, এটি অবৈধ এবং বন্ধ হয়।

বিট১ঃ যখন এটি ১ হয়, তখন গিম্বলটি বাম দিকে ঘোরে; যখন এটি ০ হয়, তখন এটি অবৈধ এবং থামে।

বিট ২ঃ যখন এটি ১ হয়, তখন গিম্বলটি ডানদিকে ঘোরে; যখন এটি ০ হয়, তখন এটি অবৈধ এবং থামে।

বিট৩ঃ যখন এটি ১ হয়, তখন গিম্বলটি উপরে ঘোরে; যখন এটি ০ হয়, তখন এটি অবৈধ এবং থামে।

বিট৪ঃ যখন এটি ১ হয়, তখন গিম্বলটি নীচে ঘোরে; যখন এটি ০ হয়, তখন এটি অবৈধ এবং থামে।

বিট৫ঃ পিটিজেড ১ হলে উঠে যায়, ০ হলে অবৈধ হয়, থামে।

বিট ৬ঃ গিম্বল ১ হলে নিচে নেমে যায়, ০ হলে অবৈধ হয় এবং থামে।

বিট ৭ঃ পিটিজেড রিসেট বিট। যখন এটি ১ হয়, তখন পিটিজেড পুনরুদ্ধার করা হয়।

■ওয়াটার ক্যানন কন্ট্রোল ডেটাঃ ১ বাইট।

বিট০: ওয়াটার ক্যানন স্টার্ট বিট। ওয়াটার ক্যানন শুরু হয় যখন এটি ১ হয়; এটি 0 হলে অবৈধ।

বিট১ঃ যখন এটি ১ হয়, তখন ওয়াটার ক্যাননটি বাম দিকে ঘুরিয়ে দেওয়া হয়; যখন এটি ০ হয়, তখন এটি অবৈধ এবং বন্ধ হয়ে যায়।

বিট ২ঃ যখন এটি ১ হয়, তখন ওয়াটার ক্যানন ডানদিকে ঘোরে; যখন এটি ০ হয়, তখন এটি অবৈধ এবং থামে।

বিট৩ঃ ওয়াটার ক্যানন ১ হলে উপরে ঘোরে, ০ হলে অবৈধ হয় এবং থেমে যায়।

বিট৪ঃ ওয়াটার ক্যানন ১ হলে নিচে ঘোরে, ০ হলে অবৈধ, থামে।

বিট৫ঃ ওয়াটার ক্যানন চালু হয় যখন এটি ১ হয় এবং এটি বন্ধ হয়ে যায় যখন এটি ০ হয়।

বিট৬ঃ ওয়াটার ক্যানন ১ হলে উঠে যায়, ০ হলে অবৈধ হয়ে যায়, থেমে যায়

বিট৭: ওয়াটার ক্যানন ১ হলে নিচে নেমে যায়, ০ হলে অবৈধ হয় এবং থামে

■রিজার্ভ ১ এবং রিজার্ভ ২ঃ এগুলি সংরক্ষিত মান এবং 0 এ সেট করা যেতে পারে।

■চেকঃ চেক বাইটের আগে সমস্ত বাইটের একমাত্র OR এর ফলাফল।

■ফ্রেমের শেষঃ 2 বাইট, যথাক্রমে 0x0d এবং 0x0a।

দ্রষ্টব্যঃ গাড়ির পাশের কন্ট্রোল বোর্ড থেকে গাড়ির পাশের ড্রাইভ বোর্ডের কাছে পাঠানো তথ্যগুলির মধ্যে, ড্রাইভ বোর্ডের প্রয়োজন নেই এমন তথ্যগুলি গাড়ির পাশের কন্ট্রোল বোর্ডের কাছে যেমন আছে তেমন ফিরে আসে।

ইউজিভি কন্ট্রোল বোর্ডের যোগাযোগ প্রোটোকল

■বাউড রেটঃ ১৯২০০

■কনফিগারেশনঃ 1 স্টপ বিট, 8 ডেটা বিট, কোন সমতা

■পাঠানোর চক্রঃ 100ms, নিয়মিত তথ্য পাঠানো

দ্রষ্টব্যঃ তথ্যগুলি ইউজিভি ড্রাইভার বোর্ড দ্বারা প্রেরণ করা হয়।

ফরম্যাট নিম্নরূপঃ

বিস্তারিত বর্ণনাঃ

■ফ্রেম হেডারঃ ১ বাইট, 0x7e এ ফিক্সড।

■উৎস ঠিকানাঃ ১ বাইট, 0x03 এ ফিক্সড।

■গন্তব্য ঠিকানাঃ ১ বাইট, ০x০২-তে স্থির।

■হার্টবিটঃ 1 বাইট। ডেটা পাঠানোর আগে হার্টবিট মান 1 দ্বারা বৃদ্ধি করা হয়, যা নতুন ডেটা রায় হিসাবে ব্যবহৃত হয়। যদি গ্রহণকারী প্রান্তের হার্টবিট পরিবর্তন না হয়, তাহলে ডেটা আপডেট করা হয় না.সর্বোচ্চ মান 249 এবং এটি সর্বোচ্চ মান পৌঁছানোর পরে শূন্যে পুনরায় সেট করা হয়।

■সিএমডি১ঃ

বিট0: যানবাহনের গতি নিয়ন্ত্রণ সুইচ বিট। যখন মানটি 1 হয়, তখন যানবাহনের গতি নিয়ন্ত্রণ চালু থাকে; যখন এটি 0 হয়, তখন যানবাহনের গতি নিয়ন্ত্রণ বন্ধ থাকে।

বিট 1: পিটিজেড স্টার্ট বিট। যখন মান 1 হয়, এর অর্থ হল পিটিজেড শুরু হয়, যখন এটি 0 হয়, এর অর্থ হল এটি বন্ধ হয়।

বিট ২ঃ ওয়াটার ক্যানন স্টার্ট বিট। যখন মানটি ১ হয়, তখন ওয়াটার ক্যানন শুরু হয়, এবং যখন এটি ০ হয়, তখন ওয়াটার ক্যানন বন্ধ হয়ে যায়।

বিট৩ঃ উচ্চ এবং নিম্ন গতির বিট, উচ্চ গতি যখন ১ এবং নিম্ন গতি যখন ০ হয়।

বিট 4: অটো-পেন্ডুলাম মোড বিট। যখন এটি 1 হয়, এর অর্থ হল যে অটো-পেন্ডুলাম মোড চালু রয়েছে এবং যখন এটি 0 হয়, এর অর্থ এটি বন্ধ রয়েছে।

বিট৫ঃ স্প্রে মোড বিট। যখন এটি ১ হয়, তখন এটি ইঙ্গিত করে যে স্প্রে মোড চালু আছে, এবং যখন এটি ০ হয়, তখন এটি ইঙ্গিত করে যে এটি বন্ধ।

বিট 6: স্বয়ংক্রিয় অগ্নি সনাক্তকরণ অবস্থান। যখন এটি 1 হয়, এর অর্থ স্বয়ংক্রিয় অগ্নি সনাক্তকরণ মোড চালু রয়েছে এবং যখন এটি 0 হয়, এর অর্থ স্বয়ংক্রিয় অগ্নি সনাক্তকরণ মোড বন্ধ রয়েছে।

বিট ৭ঃ এই বিট ০।

■সিএমডি২ঃ

বিট0: হেডলাইট সুইচ সংকেত। যখন মান 1 হয়, হেডলাইট চালু হয়। যখন মান 0 হয়, হেডলাইট বন্ধ হয়।

বিট১ঃ অ্যালার্ম সিগন্যাল সুইচ বিট। যখন মানটি ১ হয়, তখন এটি নির্দেশ করে যে অ্যালার্ম চালু করা হয়েছে। যখন এটি ০ হয়, তখন এটি নির্দেশ করে যে অ্যালার্ম বন্ধ করা হয়েছে।

বিট২ ~ বিট৭ঃ সংরক্ষিত, এটা ০।

■ব্যাটারি শতাংশঃ 2 বাইট, একটি অস্বাক্ষরিত পূর্ণসংখ্যা মান, 0 থেকে 100 পর্যন্ত। ইউনিটঃ%, যা ব্যাটারি শতাংশ নির্দেশ করে।

■ব্যাটারির তাপমাত্রাঃ ২ বাইট, একটি অস্বাক্ষরিত পূর্ণসংখ্যা মান, 0 থেকে 100, ইউনিটঃ °C, যা ব্যাটারির তাপমাত্রা মান প্রতিনিধিত্ব করে।

■পরিবেষ্টিত তাপমাত্রাঃ ২ বাইট, অস্বাক্ষরিত পূর্ণসংখ্যা মান, 0 থেকে 100, ইউনিটঃ °C, যা পরিবেষ্টিত তাপমাত্রার মানকে উপস্থাপন করে।

■ব্যাটারির বর্তমানঃ ২ বাইট, একটি অস্বাক্ষরিত পূর্ণসংখ্যা মান, 0 থেকে 100, ইউনিটঃ A, যা ব্যাটারির বর্তমান মানকে উপস্থাপন করে।

■যানবাহনের গতিঃ ২ বাইট, একটি অস্বাক্ষরিত পূর্ণসংখ্যা মান, 0 থেকে 50, ইউনিটঃ m / s, যা যানবাহনের গতি মান প্রতিনিধিত্ব করে। লক্ষ্য করুন যে একটি দশমিক মান প্রতিনিধিত্ব করার জন্য,এই মানটি হল বাস্তব গতির মান 10 দ্বারা গুণিতমূল্যের পরে।

■রাডার ব্যাপ্তিঃ 2 বাইট, একটি অস্বাক্ষরিত পূর্ণসংখ্যা মান, 0 থেকে 500 পর্যন্ত, ইউনিটঃ m, যা দূরত্ব মান প্রতিনিধিত্ব করে। মনে রাখবেন যে দুটি দশমিক স্থান প্রতিনিধিত্ব করার জন্য,এই মানটি হ'ল বাস্তব গতির মান গুণিত 100মূল্যের পরে।

■বাম এবং ডান কাত কোণঃ 2 বাইট, স্বাক্ষরিত পূর্ণসংখ্যা মান, মান পরিসীমাঃ -1000 ~ + 1000, ইউনিট °, যা বাম এবং ডান কাত কোণ মান মানে। দ্রষ্টব্যঃ একটি দশমিক মান উপস্থাপন করার জন্য,এই মান সত্য কোণ মানদশ দিয়ে গুণ করুন।

■সামনের এবং পিছনের পিচ কোণঃ 2 বাইট, স্বাক্ষরিত পূর্ণসংখ্যা মান, মান পরিসীমাঃ -1000 ~ + 1000, ইউনিট °, যার অর্থ কুলুঙ্গি কোণ মান। দ্রষ্টব্যঃ একটি দশমিক মান উপস্থাপন করার জন্য,এই মান সত্য কোণ মানদশ দিয়ে গুণ করুন।

■চেকঃ চেক বাইটের আগে সমস্ত বাইটের একমাত্র OR এর ফলাফল।

■ফ্রেমের শেষঃ 2 বাইট, যথাক্রমে 0x0d এবং 0x0a।

ইউজিভি গ্যাস সেন্সর যোগাযোগ প্রোটোকল

■তথ্যঃ ৬টি গ্যাস সেন্সরের তথ্য সংযুক্ত করা যেতে পারে (গ্যাস প্রকার বাড়ানো যেতে পারে)

■বিন্যাসঃ

বড রেটঃ ৯৬০০।

কনফিগারেশনঃ ১ স্টপ বিট, ৮ ডেটা বিট, কোন প্যারিটি নেই।

■প্রেরণ চক্রঃ ১০০ এমএস, নিয়মিত তথ্য প্রেরণ।

দ্রষ্টব্যঃ গ্যাস সেন্সরের তথ্য গ্রাহক প্রদান করেন।

ফরম্যাট নিম্নরূপঃ

বিস্তারিত সংজ্ঞা নিম্নরূপঃ

■ফ্রেম হেডারঃ ১ বাইট, 0x7e এ ফিক্সড।

■সূত্রঃ ১ বাইট, 0x05 এ স্থির।

■গন্তব্যঃ ১ বাইট, 0x04 এ ফিক্সড।

■হার্টবিটঃ 1 বাইট। ডেটা পাঠানোর আগে হার্টবিট মান 1 দ্বারা বৃদ্ধি করা হয়, যা নতুন ডেটা রায় হিসাবে ব্যবহৃত হয়। যদি গ্রহণকারী প্রান্তের হার্টবিট পরিবর্তন না হয়, তাহলে ডেটা আপডেট করা হয় না.সর্বোচ্চ মান 249 এবং এটি সর্বোচ্চ মান পৌঁছানোর পরে শূন্যে পুনরায় সেট করা হয়।

■অক্সিজেনঃ 2 বাইট, একটি অস্বাক্ষরিত পূর্ণসংখ্যা মান, 0 থেকে 1000 পর্যন্ত। ডিফল্ট মানটি 0 হয়, যার অর্থ অক্সিজেন ঘনত্বের শতাংশ মান, ইউনিটটি%। দ্রষ্টব্যঃএক দশমিকের সঠিকতা প্রকাশ করার জন্য, এই মান 10 দ্বারা গুণিত হয় এবং তারপর প্রেরণ করা হয়।

কার্বন মনোক্সাইডঃ ২ বাইট, একটি অস্বাক্ষরিত পূর্ণসংখ্যা মান, যা 0 থেকে 1000 পর্যন্ত। ডিফল্ট মান হল 0, যার অর্থ কার্বন মনোক্সাইডের ঘনত্ব। ইউনিটটি পিপিএম।

■অ্যামোনিয়া গ্যাসঃ 2 বাইট, একটি অস্বাক্ষরিত পূর্ণসংখ্যা মান, 0 থেকে 100 পর্যন্ত। ডিফল্ট মান হল 0, যা অ্যামোনিয়া গ্যাসের ঘনত্ব নির্দেশ করে। ইউনিটটি পিপিএম।

■হাইড্রোজেন সালফাইডঃ ২ বাইট, একটি অস্বাক্ষরিত পূর্ণসংখ্যা মান, যা 0 থেকে 100 পর্যন্ত। ডিফল্ট মান হল 0, যা হাইড্রোজেন সালফাইডের ঘনত্ব নির্দেশ করে। ইউনিটটি পিপিএম।

■সালফার ডাই অক্সাইডঃ ২ বাইট, একটি অস্বাক্ষরিত পূর্ণসংখ্যা মান, 0 থেকে 200 পর্যন্ত। ডিফল্ট মান হল 0, যা সালফার ডাই অক্সাইডের ঘনত্ব নির্দেশ করে, ইউনিটটি পিপিএম। দ্রষ্টব্যঃএক দশমিকের সঠিকতা প্রকাশ করার জন্য, এই মান 10 দ্বারা গুণিত হয় এবং তারপর প্রেরণ করা হয়।

■ক্লোরিনঃ 2 বাইট, একটি অস্বাক্ষরিত পূর্ণসংখ্যা মান, 0 থেকে 100 পর্যন্ত। ডিফল্ট মান হল 0, যা পিপিএমে ক্লোরিন গ্যাসের ঘনত্ব নির্দেশ করে। দ্রষ্টব্যঃএক দশমিকের সঠিকতা প্রকাশ করার জন্য, এই মান 10 দ্বারা গুণিত হয় এবং তারপর প্রেরণ করা হয়।

■চেকঃ 1 বাইট, যা চেক বাইটের সামনে থাকা সমস্ত ডেটার একচেটিয়া OR এর ফলাফল।

ফ্রেমের শেষঃ 2 বাইট, যথাক্রমে 0x0d এবং 0x0a।

প্যাকেজের বিষয়বস্তু

সিওএফডিএমের সুবিধা
সিওএফডিএম মডুলেশনের খুব শক্তিশালী হ্রাস প্রতিরোধ ক্ষমতা রয়েছে, সিওএফডিএম মডুলেশন শেষ ব্যবহারকারীর থেকে একাধিক সাবক্যারিয়ারে ট্রান্সমিশন সক্ষম করে,এবং সিগন্যালটি একক ক্যারিয়ার সিস্টেমে সংরক্ষিত সিগন্যালের তুলনায় অনেক বেশি সময় ধরে রাখা যেতে পারে, তাই সিওএফডিএমের ইমপ্লান্স গোলমাল এবং দ্রুত চ্যানেল হ্রাস প্রতিরোধের জন্য একটি শক্তিশালী প্রতিরোধ ক্ষমতা রয়েছে।সিওএফডিএম উচ্চতর ফ্রিকোয়েন্সি ব্যবহার করে এবং উপ-চ্যানেল হিসাবে ওভারল্যাপিং অর্টোগোনাল সাব ক্যারিয়ার তরঙ্গগুলিকে অনুমতি দেয়, পরিবর্তে সাব-চ্যানেলগুলি পৃথক করার জন্য গার্ড ব্যান্ডগুলির ঐতিহ্যগত ব্যবহারের পরিবর্তে, তাই এটি ফ্রিকোয়েন্সি দক্ষতা উন্নত করে এবং স্পেকট্রাম সংস্থানগুলির সর্বাধিক ব্যবহার করে।

উচ্চ-গতির ডেটা ট্রান্সমিশনের ক্ষেত্রে, সিওএফডিএম এর স্ব-নিয়মিত মডুলেশন প্রক্রিয়া রয়েছে যা সাবক্যারিয়ারগুলিকে QPSK, QAM,16QAM বা 64QAM বিভিন্ন চ্যানেলের অবস্থা এবং ব্যাকগ্রাউন্ড গোলমাল অনুযায়ী. যদি শর্তগুলি ভাল হয়, তাহলে নিজেকে উচ্চ দক্ষতার মডুলেশনে মানিয়ে নিন, যদি শর্তগুলি খারাপ হয়, তাহলে বিরোধী হস্তক্ষেপ মডুলেশনে মানিয়ে নিন।তাই এটি নির্ভরযোগ্যভাবে উচ্চ গতির ডেটা ট্রান্সমিশনের সাথে মানিয়ে নিতে পারে.

এটিতে শক্তিশালী ইন্টার-সিম্বল ইন্টারফারেন্স (আইএসআই) ক্ষমতা রয়েছে, আইএসআই ডিজিটাল যোগাযোগে গোলমাল ছাড়াও প্রধান হস্তক্ষেপ। সিওএফডিএম সাইক্লিক প্রিফিক্স ব্যবহার করে আইএসআই এর শক্তিশালী ক্ষমতা রয়েছে।

বিভিন্ন অন্যান্য পদ্ধতির সাথে একত্রে ব্যবহারের সহজতা, সিওএফডিএম একটি মডুলেশন পদ্ধতি হিসাবে ব্যবহার করা যেতে পারে, এছাড়াও এটি সহজেই বহুবিধ একাধিক অ্যাক্সেস প্রযুক্তির সাথে একত্রিত হতে পারে,একই সময়ে একাধিক ব্যবহারকারীর জন্য অ্যাক্সেস প্রদান. আপনি একাধিক ব্যবহারকারীকে একই সাথে COFDM তথ্য প্রযুক্তি ব্যবহারের অনুমতি দিতে পারেন।

COFDM ডিভাইসের অ্যাপ্লিকেশন
COFDM মডুলেশন "নন-লাইন-অফ-সাইড" এবং "মোবাইল" ওয়্যারলেস ব্রডব্যান্ড ট্রান্সমিশনের কঠিন সমস্যাগুলি সমাধান করেছে যখন হার 2 এমবিপিএসের বেশি হয়, তাই এটি মোবাইল যোগাযোগে ব্যাপকভাবে প্রয়োগ করা হয়েছে,ডিজিটাল অডিও সম্প্রচার প্রকল্পের মতো ভিডিও ট্রান্সমিশন ও মনিটরিং সিস্টেম (ডিএবি), হাই ডেফিনিশন টিভি (এইচডিটিভি) সম্প্রচার, স্বাস্থ্যসেবা, মোবাইল যোগাযোগ (সিডিএমএ + ওএফডিএম), ওয়্যারলেস ল্যান (আইইইই 802.1 এ), ব্রডব্যান্ড ওয়্যারলেস অ্যাক্সেস (বিডাব্লুএ),রিয়েল টাইম মনিটরিং-এ উচ্চমানের ভিডিও (সামরিক, সম্প্রচার, নিরাপত্তা, সামুদ্রিক প্রতিরক্ষা এবং অন্যান্য শিল্প) ।

উচ্চ গতির রিয়েল টাইম মোবাইল ওয়্যারলেস ট্রান্সমিশন
এই সিস্টেমটি একটি পাবলিক কমিউনিকেশন নেটওয়ার্ক বা ব্যক্তিগত যোগাযোগ নেটওয়ার্ক সিস্টেমের মাধ্যমে রিয়েল-টাইম জরুরী দৃশ্যের ভিডিও, ভয়েস, ডেটা ইত্যাদি সংগ্রহ করতে পারে যা প্রতিটি কম্যান্ডিং সেন্টারে সরবরাহ করা হয়।সকল স্তরের কমান্ড অফিসাররা সরাসরি কম্পিউটার থেকে পরিস্থিতি বুঝতে পারে রিয়েল টাইম কমান্ডে কার্যকর ব্যবস্থা গ্রহণ করতে. তাই এটি ব্যাপকভাবে প্রাকৃতিক দুর্যোগ জরুরী সেবা প্রয়োগ করা হয়. সিস্টেম প্রক্রিয়াকরণের সময় অনেক সংরক্ষণ এবং দুর্যোগ দ্বারা সৃষ্ট ক্ষতি কমাতে সাহায্য করতে পারেন

রিয়েল টাইম সামুদ্রিক ওয়্যারলেস ট্রান্সমিশন
উপকূলীয় প্রতিরক্ষা, সামুদ্রিক, বন্দর পরিদর্শন এবং অন্যান্য শিল্পের জন্য রিয়েল-টাইম মনিটরিং ভাল।সমুদ্র পর্যবেক্ষণ অঞ্চলের রিয়েল টাইম মনিটরিং লাইভ ভিডিওর মাধ্যমে পুরো প্রক্রিয়া জুড়ে পরিচালনা করা যেতে পারেএই সিস্টেমটি সামুদ্রিক কমান্ডিং, মনিটরিংকে আরও কার্যকর করতে সহায়তা করতে পারে।

লাইভ ব্রডকাস্টিং ভিডিও ট্রান্সমিশন
যখন স্পোর্টস গেমগুলি প্রাণবন্তভাবে সম্প্রচার করা হয়, তখন সিওএফডিএম ট্রান্সমিশনের মাধ্যমে ভিডিওর স্পষ্টতা ব্যাপকভাবে উন্নত করা যায়।

পাবলিক মোবাইল কমিউনিকেশন সিস্টেম
আইইইই ৮০২.১.এ ইতিমধ্যে ৫ গিগাহার্জ ব্যান্ডের দিকে নজর রেখেছে এবং ওএফডিএম দ্বারা উচ্চ গতির ডেটা সংক্রমণ সরবরাহ করে।

উপসংহার হিসাবে, সিওএফডিএম মডুলেশন 2 এমবিপিএস গতির বেশি হলে "নন-লাইন অফ ভিউ" এবং "মোবাইল" ওয়্যারলেস ব্রডব্যান্ড ট্রান্সমিশনের কঠিন সমস্যাগুলি সমাধান করেছে,COFDM উচ্চ গতিতে ভিডিও ক্যাপচার করতে পারে এবং উচ্চ মানের রিয়েল টাইম ভিডিও প্রেরণ করতে পারে, ব্যবহারকারীদের সংবাদ সংগ্রহ, লাইভ সম্প্রচার, রিয়েল-টাইম মনিটরিং অ্যাপ্লিকেশনগুলিতে ব্যতিক্রমী স্বাধীনতা দেয়।
