ইউএভি ড্রোন যোগাযোগের জন্য এলকেএভি ৩৬২১ ৩২০এমডব্লিউ ১৫ কিমি ভিডিও ট্রান্সমিশন মডিউল

LKAV3621 320mw 15km UAV ড্রোন ভিডিও আইপি MESH ডেটা লিংক

পরিচিতি

LKAV3621 একটি মিনি আকারের OFDM আইপি রেডিও যা 800MHz, 1.4GHz এবং 2.4GHz ব্যান্ডে কাজ করে, ফ্রিকোয়েন্সি হপিং প্রযুক্তি (এফএইচএসএস) সহ দ্রুত গতির অবস্থায়ও ভাল স্থিতিশীলতা নিশ্চিত করে।এটি ৩০ এমবিপিএস পর্যন্ত ডেটা রেট এবং ১০-২০ কিলোমিটার পর্যন্ত বায়ু-ভূমি সংক্রমণ সমর্থন করে।, দীর্ঘ দূরত্ব এবং উচ্চ ডেটা স্ট্রিম ওয়্যারলেস ট্রান্সমিশন অ্যাপ্লিকেশন যেমন নজরদারি / ইউএভি / ইউএসভি / রোবোটিক্সের জন্য আদর্শভাবে উপযুক্ত।

বৈশিষ্ট্য

■টিডিডি-ওএফডিএম মডুলেশন

■৩টি ব্যান্ড সমর্থন করে (800HMz/1.4GHz/2.4GHz)

■প্রতিটি ব্যান্ডের মধ্যে FHSS সমর্থন করে

■১.৪/৩/৫/১০/২০MHz পাঁচ চ্যানেলের ব্যান্ডউইথ

■সর্বোচ্চ 30 এমবিপিএস @ 20 মেগাহার্টজ ট্রান্সপুট

■এক-এক এবং এক-এক-অনেক সংক্রমণ সমর্থন করে

■একই সময়ে সিরিয়াল ডেটা এবং ভিডিও সমর্থন করে

■১০-২০ কিলোমিটার পর্যন্ত লস (বায়ু-ভূমি)

■ব্যবস্থাপনার জন্য ওয়েবইউআই

■AES128 এনক্রিপশন (ব্যবহারকারীর দ্বারা সংজ্ঞায়িত)

■উপলিঙ্ক এবং ডাউনলিঙ্ক স্ট্রিম নিয়ন্ত্রণ

■কমপ্যাক্ট আকার এবং হালকা ওজন

■অ্যালুমিনিয়াম খাদের শক্ত হাউজিং

স্পেসিফিকেশন

সামনের দৃশ্য

1 পাওয়ার ক্যাবল - পাওয়ার সাপ্লাই ইনপুট লাইন, লাল হল VDD, কালো হল GND

2 ডেটা ইউএটিআর পোর্ট (জিএনডি, আরএক্স, টিএক্স) ¢ 3.3V টিটিএল

3 লিঙ্ক অবস্থা সূচক - যখন ডিভাইসটি অ্যাক্সেস নোড হিসাবে কাজ করে, যদি কেন্দ্রীয় নোডের সাথে সংযোগ স্বাভাবিক হয়, সূচকটি সর্বদা চালু থাকবে। যখন ডিভাইসটি কেন্দ্রীয় নোড হিসাবে কাজ করে,এই সূচকটি বন্ধ.

4 মাইক্রো ইউএসবি পোর্ট - ডিভাইস সফটওয়্যার রক্ষণাবেক্ষণের জন্য।

5 পাওয়ার ইন্ডিকেটর (লাল) - স্বাভাবিক ক্রিয়াকলাপের সময় সর্বদা চালু থাকে।

6 ইথারনেট পোর্ট 2 এর জন্য সূচক যখন স্বাভাবিকভাবে কাজ করে তখন ডেটা প্রবাহ অনুযায়ী ফ্ল্যাশ করে।

ইথারনেট পোর্ট ২ (আরএন, আরপি, টিএন, টিপি) - ইথারনেট পোর্ট ১ এবং ২ অভ্যন্তরীণভাবে ব্রিজযুক্ত।

8 ইথারনেট পোর্ট 1 এর জন্য সূচক যখন স্বাভাবিকভাবে কাজ করে তখন ডেটা প্রবাহ অনুযায়ী ফ্ল্যাশ করে।

9 ইথারনেট পোর্ট 1 (আরপি, আরএন, টিপি, টিএন) - ইথারনেট পোর্ট 1 এবং 2 অভ্যন্তরীণভাবে সেতুযুক্ত।

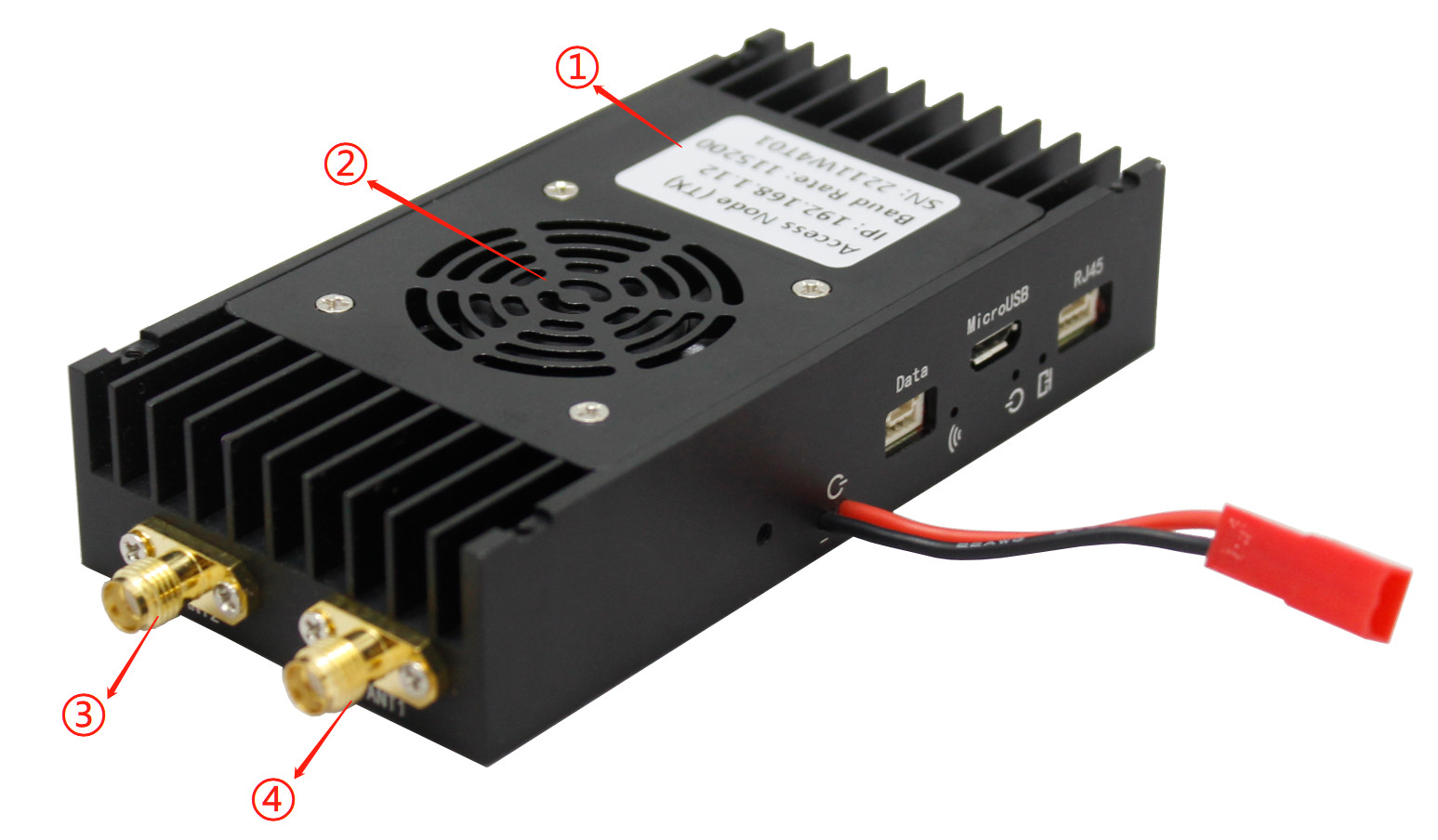

পিছন দিকের দৃশ্য

1 পণ্যের লেবেল

2 বায়ু ইনলেট - শীতল ভ্যান জন্য

3 ANT2 পোর্ট - অক্জিলিয়ারী অ্যান্টেনা, অক্জিলিয়ারী রিসিভিং হিসাবে কাজ করে, NO প্রেরণ করে।

4 ANT1 পোর্ট প্রধান অ্যান্টেনা, কাজের মোড TDD প্রেরণ / গ্রহণ।

সিরিয়াল যোগাযোগ

আপনার কম্পিউটার এবং ডিভাইসটি (টিটিএল) সংযুক্ত করতে দয়া করে একটি ইউএসবি থেকে টিটিএল সিরিয়াল 3.3V অ্যাডাপ্টার ক্যাবল ব্যবহার করুন

আপনার সিরিয়াল ডিবাগিং টুল এ অনুগ্রহ করে সঠিক সিরিয়াল পোর্ট নির্বাচন করুন, এবং অন্যান্য সেটিংস নিচের মতঃ

বডঃ ১১৫২০০ বিপিএস

তথ্যঃ ৮ বিট

প্যারিটিঃ নেই

স্টপঃ ১ বিট

অ্যাপ্লিকেশন নোট

এটি দীর্ঘ দূরত্বের দ্বি-মুখী বেতার যোগাযোগ, পয়েন্ট-টু-পয়েন্ট দ্বি-মুখী যোগাযোগ, বা পয়েন্ট-টু-মাল্টিপয়েন্ট দ্বি-মুখী যোগাযোগ উপলব্ধি করতে পারে।যদি দুটি অ্যাক্সেস নোডের মধ্যে যোগাযোগকে কেন্দ্রীয় নোডের মাধ্যমে স্থানান্তরিত করা প্রয়োজন হয়, প্রতিটি নোড একই ওয়্যারলেস স্থানীয় এলাকা নেটওয়ার্কে রয়েছে এবং সমস্ত অ্যাক্সেস নোডগুলি ওয়্যারলেস ব্যান্ডউইথ ভাগ করার জন্য কেন্দ্রীয় নোডের সাথে যোগাযোগ করে,এবং ডিভাইস স্বয়ংক্রিয়ভাবে সিস্টেম হার সমানভাবে বরাদ্দ. কেন্দ্রীয় নোড থেকে অ্যাক্সেস নোডে ডেটা ট্রান্সমিশনকে ডাউনলিংক বলা হয় এবং অ্যাক্সেস নোড থেকে কেন্দ্রীয় নোডে ডেটা ট্রান্সমিশনকে আপলিংক বলা হয়।পয়েন্ট-টু-পয়েন্ট বা পয়েন্ট-টু-মাল্টিপয়েন্ট যোগাযোগে, ডাউনলিঙ্ক এবং আপলিঙ্ক ওয়্যারলেস ব্যান্ডউইথ ভাগ করে নেয়। যখন ডিভাইসটি শিপিং করা হয় তখন ডিফল্ট সেটিংটি আপলিঙ্ক হার এবং ডাউনলিঙ্ক হার = 4 এর অনুপাতঃ1সুতরাং, আইপি ক্যামেরা ভিডিও প্রেরণের জন্য ডিভাইসটি ব্যবহার করার সময়, আইপি ক্যামেরাটি অ্যাক্সেস নোডের সাথে সংযুক্ত করা উচিত।ডিভাইস স্বয়ংক্রিয়ভাবে এবং গতিশীল বহন করা তথ্য স্ট্রিম অনুযায়ী বেতার সংক্রমণ হার সামঞ্জস্য করবে. যখন বহন করা তথ্য পরিমাণ ছোট, সংক্রমণ দূরত্ব একই অবস্থার অধীনে দীর্ঘ হবে. অতএব, যখন ডিভাইস ব্যবহার আইপি ক্যামেরা ভিডিও প্রেরণ,আইপি ক্যামেরা ভিডিও কোডিং বিট রেট যথাযথভাবে হ্রাস করে ওয়্যারলেস ট্রান্সমিশন দূরত্ব বৃদ্ধি করা সম্ভব.

প্রয়োগ

প্যাকেজের বিষয়বস্তু

শুধুমাত্র রেফারেন্সের জন্য, প্রতিটি প্রকল্পের জন্য পরিবর্তন সাপেক্ষে।

লিঙ্কএভি সম্পর্কে

ইউটিউব|অফিসিয়াল ওয়েবসাইট|লিঙ্কডইন |ফেসবুক|আলিবাবা
২০০৫ সালে প্রতিষ্ঠিত, লিংকএভি সিওএফডিএম, আইপি মেশ এবং ৪জি-এলটিই সিরিজ সহ মোবাইল ওয়্যারলেস ভিডিও / ডেটা ট্রান্সমিশন সিস্টেম ডিজাইন এবং উত্পাদন করতে নিবেদিত হয়েছে,পেশাদার ইঞ্জিনিয়ারদের একটি গ্রুপের সাথে কাস্টমাইজড পরিষেবা সরবরাহ করতে (OEM). লিংকএভি পুলিশ/সামরিক বাহিনী থেকে শুরু করে সাধারণ নাগরিক, ইউএভি থেকে ইউজিভি/রোবট, তেলক্ষেত্র থেকে বন পর্যন্ত, বিদেশ থেকে মূল ভূখণ্ড চীন পর্যন্ত একটি বৈচিত্র্যময়, উচ্চ চাহিদা সম্পন্ন গ্রাহক বেসের সেবা প্রদান করে।

লিংকএভি একটি চীনা নেতৃস্থানীয় নির্মাতা (OEM) উদ্ভাবনী বেতার যোগাযোগ এবং তথ্য সিস্টেম।আমাদের উন্নত ডেটা লিংক সিস্টেমগুলি অপ্রয়োজনীয় যোগাযোগের জন্য আদর্শ। যেমন অপ্রয়োজনীয় স্থল যানবাহন (ইউজিভি), ড্রোন, ইউএভি এবং ইউএসভি, এবং এটি বহনযোগ্যতা এবং নির্ভরযোগ্যতাকে মাথায় রেখে ডিজাইন করা হয়েছে।

আমাদের সুবিধা

■ ওয়্যারলেস যোগাযোগ সমাধানের ক্ষেত্রে ১৫ বছরেরও বেশি অভিজ্ঞতা।

■ উচ্চ মানের পণ্য, প্রতিযোগিতামূলক মূল্য এবং কম MOQ

■ বিক্রির আগে এবং পরে চমৎকার প্রযুক্তিগত দল।

■ দ্রুত প্রতিক্রিয়া এবং দ্রুত বিতরণ।

■ OEM সমর্থিত।
