ভূমিকা
AMP4060-700M40dBm হল একটি 37dBm COFDM পাওয়ার এম্প্লিফায়ার যা বিশেষভাবে UAV ভিডিও ট্রান্সমিশনের জন্য ডিজাইন করা হয়েছে, এতে ছোট আকার এবং হালকা ওজন রয়েছে এবং 690-710MHz ফ্রিকোয়েন্সি ব্যান্ড বা কাস্টমাইজেশন সমর্থন করে।
বৈশিষ্ট্য
■ উচ্চ রৈখিকতা এবং উচ্চ নির্ভরযোগ্যতা
■ অ্যান্টি-ওপেন সার্কিট, অ্যান্টি-শর্ট সার্কিট এবং অ্যান্টি-সিস্টেম স্ব-উত্তেজনা
■ ফ্রিকোয়েন্সি 690-710MHz বা কাস্টমাইজেশন
■ 37dBm পাওয়ার আউটপুট
■ রাগড অ্যালুমিনিয়াম খাদ হাউজিং
■ ছোট আকার এবং হালকা ওজন

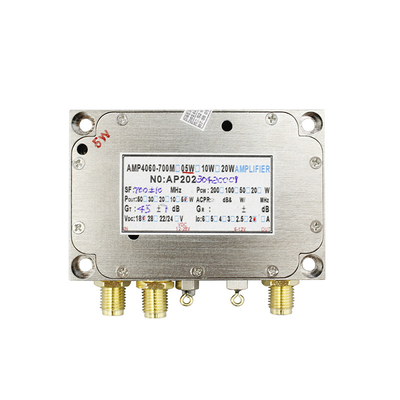

প্যানেলের বিবরণ
① মাউন্টিং হোল x4
② RF ইনপুট – SMA F
③ সংরক্ষিত (কোন ফাংশন নেই)
④ PA পাওয়ার ইনপুট - 16~18VDC
⑤ PA শক্তি GND
⑥ কন্ট্রোল পাওয়ার ইনপুট - 6~12VDC।PS: যদি কোন 6-12V শক্তি না থাকে এবং শুধুমাত্র 16-18V প্রধান শক্তি, নিয়ন্ত্রণের জন্য 6-12V টার্মিনালটি সরাসরি 16-18V টার্মিনালের সাথে সমান্তরালভাবে সংযুক্ত হতে পারে, তবে পাওয়ার সাপ্লাইয়ের দক্ষতা কিছুটা কমে যায়, কারণ 6-12V টার্মিনাল অভ্যন্তরীণভাবে 5V কম ড্রপআউট এনালগ পাওয়ার সাপ্লাই চিপের সাথে সংযুক্ত।
⑦ কন্ট্রোল পাওয়ার GND
⑧ আরএফ আউটপুট – এসএমএ এফ
স্পেসিফিকেশন
| কম্পাংক সীমা |
690~710MHz (বা কাস্টমাইজেশন) |
| লাভ করা |
≥45dB±1dB (টাইপ। 40~56dB সামঞ্জস্যযোগ্য) |
| মনোযোগ নিয়ন্ত্রণ |
≥15dB |
| এসএনআর |
≥35～36dB (DVB-T 2, 8K মোড, 37dBm, 4.3MHz কেন্দ্রের ফ্রিকোয়েন্সি থেকে বিচ্যুত) |
| এসিপিআর |
≤-35～36dB@Pout=37dBm / ≤-25～30dB@38dBm@700±1MHz (আউট-অফ-ব্যান্ড ±4.3MHz) |
| ইন-ব্যান্ড সমতলতা |
≤ ±0.25dB (সাধারণ মান ±0.125dB) |
| ইনপুট/আউটপুট ইন্টারফেস |
এসএমএ এফ |
| ইনপুট/আউটপুট প্রতিবন্ধকতা |
50Ω |
| সর্বোচ্চ ইনপুট পাওয়ার |
-5dBm |
| হারমোনিক দমন |
≤-30dBc (1390~1410MHz এ দ্বিতীয় হারমোনিক) |
| ইনপুট VSWR |
≤2 (50Ω লোড) |
| আউটপুট VSWR |
≤1.5 (50Ω লোড) |
| আপেক্ষিক গ্রুপ বিলম্ব |
≤20ns |
| কার্যকরী ভোল্টেজ |
PA: 18V (15～20V);
নিয়ন্ত্রণ: 6V (6~12V);
|
| বর্তমান কাজ |
PA: 16V/1.8-2.0A @37dBm
নিয়ন্ত্রণ: 8-12V/0.15A
|
| কাজ তাপমাত্রা |
-25～+85℃ |
| তাপমাত্রা সুরক্ষা |
এটি 105℃ পৌঁছে বন্ধ করুন;
এটি 100℃ এ নেমে গেলে চালু করুন;
|
| মাত্রা |
40×60×15 মিমি |
| ওজন |
58 গ্রাম |
