LKAV-3624 & 3203 Excavator Loader Truck ভিডিও ডেটা লিঙ্ক CAN কন্ট্রোল বাই-ডাইরেকশনাল অডিও DC 10-30V
পরিচিতি
LKAV-3624 & 3203 একটি শক্তিশালী 8-চ্যানেলের ভিডিও ট্রান্সমিশন সিস্টেম যা বিশেষভাবে মানহীন খননকারী, ব্যাকহো লোডার, হুইল লোডার এবং ইউজিভি অ্যাপ্লিকেশনগুলির জন্য ডিজাইন করা হয়েছে।এটিতে 8-চ্যানেল ভিডিও ইনপুট (1080p AHD) রয়েছে, কন্ট্রোল, অডিও এমবেডিং, 2x2W আরএফ পাওয়ার আউটপুট এবং 2km NLOS (5-10km LOS) পর্যন্ত ট্রান্সমিশন রেঞ্জের জন্য CAN।
বৈশিষ্ট্য
■ 580 ± 20MHz ফ্রিকোয়েন্সি সামঞ্জস্যযোগ্য
■ ৮২ এমবিপিএস পর্যন্ত ডেটা রেট
■ 2x2W আরএফ পাওয়ার আউটপুট
■ ২ কিলোমিটার এনএলওএস (৫-১০ কিলোমিটার এলওএস) পর্যন্ত রেঞ্জ
■ অন্তর্নির্মিত ডিভিআর অ্যাপ নিয়ন্ত্রণ এবং মোড সুইচিং সমর্থন করে
■ দ্বি-মুখী অডিও সমর্থন করে
■ ক্যান কন্ট্রোল সমর্থন করে
■ ডিসি 10-30V পাওয়ার ইনপুট সমর্থন করে
■ আরএক্স-এ HDMI আউটপুট সহ
■ AES এনক্রিপশন সমর্থন করে
■ জিপিএস সমর্থন করে
■ অ্যালুমিনিয়াম অ্যালগরিয়ামের শক্ত বায়ুচলাচল হাউজিং
টিএক্স স্পেসিফিকেশন
| কাজের ফ্রিকোয়েন্সি |
৫৬২-৬১২ মেগাহার্টজ |
| মডুলেশন |
BPSK/QPSK/16-QAM/64-QAM/CCK |
| আরএফ আউটপুট পাওয়ার |
36 ডিবিএম (2x2W) |
| আরএফ ব্যান্ডউইথ |
2M/5M/10M/20MHz/40MHz |
| ডিজিটাল সংবেদনশীলতা |
৯৬ ডিবিএম@৫ মেগাহার্টজ বিপিএসকে |
| ডেটা রেট |
৮২ এমবিপিএস পর্যন্ত |
| ভিডিও ইনপুট ইন্টারফেস |
8x 4-পিন GX12 এভিয়েশন সংযোগকারী |
| ল্যান ইন্টারফেস |
৩x আরজে৪৫ |
| ভিডিও ফরম্যাট |
1080p/1080i/720p/720i |
| ভিডিও কোডিং |
এইচ.২৬৪/এইচ।265 |
| আরএফ ইন্টারফেস |
N F x2 |
| জিপিএস ইন্টারফেস |
এসএএমএ এফ এক্স১ |
| মাইক্রোফোন ইন্টারফেস |
৩ পিনের জিএক্স১২ এভিয়েশন কানেক্টর |
| স্পিকার ইন্টারফেস |
৩ পিনের জিএক্স১২ এভিয়েশন কানেক্টর |
| ক্যান ইন্টারফেস |
2-পিন জিএক্স১২ এভিয়েশন সংযোগকারী |
| এনক্রিপশন |
এ ই এস |
| কাজের ভোল্টেজ |
DC 24V (10-30V) |
| পাওয়ার ইন্টারফেস |
৩-পিন এভিয়েশন সংযোগকারী |
| মাত্রা |
356x200x62mm (অ্যান্টেনা সহ) |
| ওজন |
3.45kg (অ্যান্টেনা ছাড়া) |
| ওয়ার্কিং টেম্পার। |
-২০°সি-৭০°সি |
| বিদ্যুৎ খরচ |
টিবিএ |
RX স্পেসিফিকেশন
| কাজের ফ্রিকোয়েন্সি |
৫৬২-৬১২ মেগাহার্টজ |
| মডুলেশন |
BPSK/QPSK/16-QAM/64-QAM/CCK |
| আরএফ আউটপুট পাওয়ার |
36 ডিবিএম (2x2W) |
| আরএফ ব্যান্ডউইথ |
2M/5M/10M/20MHz/40MHz |
| ডিজিটাল সংবেদনশীলতা |
৯৬ ডিবিএম@৫ মেগাহার্টজ বিপিএসকে |
| ডেটা রেট |
৮২ এমবিপিএস পর্যন্ত |
| ভিডিও আউটপুট ইন্টারফেস |
1x HDMI |
| ল্যান ইন্টারফেস |
১x আরজে৪৫ |
| ভিডিও ফরম্যাট |
1080p/1080i/720p/720i |
| ভিডিও ডিকোডিং |
এইচ.২৬৪/এইচ।265 |
| আরএফ ইন্টারফেস |
N F x2 |
| জিপিএস ইন্টারফেস |
এসএএমএ এফ এক্স১ |
| পিটিটি মাইক্রোফোন ইন্টারফেস |
2x 3.5 মিমি ইয়ারফোন জ্যাক |
| ক্যান ইন্টারফেস |
2-পিন জিএক্স১২ এভিয়েশন সংযোগকারী |
| এনক্রিপশন |
এ ই এস |
| কাজের ভোল্টেজ |
DC 24V (10-30V) |
| পাওয়ার ইন্টারফেস |
৩-পিন এভিয়েশন সংযোগকারী |
| মাত্রা |
৪৮৩x৩০০x৪৫ মিমি (অ্যান্টেনা সহ) |
| ওজন |
3.45kg (অ্যান্টেনা ছাড়া) |
| ওয়ার্কিং টেম্পার। |
-২০°সি-৭০°সি |
| বিদ্যুৎ খরচ |
টিবিএ |
টিএক্স ফ্রন্ট প্যানেল
1 মাইক্রোফোন ইন্টারফেস
2 স্পিকার ইন্টারফেস
3 ক্যান ইন্টারফেস
4 সিগন্যাল ইন্ডিকেটর ∙ সাধারণত লাল/সবুজ রঙের দ্রুত ফ্ল্যাশিং
| সূচকের অবস্থা |
সিগন্যাল শক্তি |
| এখনও সবুজ |
লিঙ্ক দৃঢ় |
| লাল/সবুজ রঙের ফ্ল্যাশিং |
লিংকটা ভেঙে যাবে। |
| এখনও লাল |
সংযোগ স্থাপন করা যায়নি |
| লাল ঝলকানি |
লিংক স্থিতিশীল নয় |
| এসএনআর |
সূচক রঙ |
ফ্লিকার ফ্রিকোয়েন্সি |
টপোলজি রঙ |
টপোলজি মান |
| 0 |
লাল |
N/A |
সবুজ |
0 |
| ১-১২ |
লাল ঝলকানি |
৩৫০ মিমি |
সবুজ |
১-১২ |
| ১৩-২৫ |
লাল/সবুজ ফ্লিকার |
৩৫০ মিমি |
সবুজ |
১৩-২৫ |
| ২৬-৩৫ |
সবুজ ঝলকানি |
৩৫০ মিমি |
সবুজ |
২৬-৩৫ |
| ৩৬-৭০ |
এখনও সবুজ |
N/A |
সবুজ |
৩৬-৭০ |
| > ৭০ |
লাল ঝলকানি |
১২০ মিমি |
সবুজ |
> ৭০ |
5 পাওয়ার বোতাম টিপুন ️ চালু/বন্ধ করতে টিপুন।
6 LAN1 ইন্টারফেস ∙ RJ45।

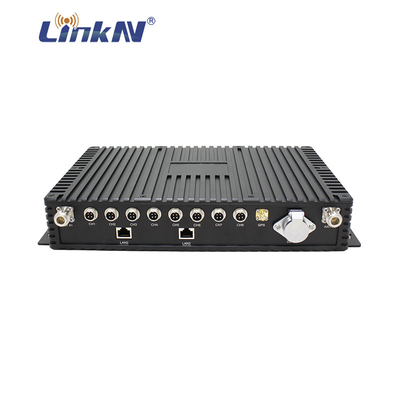

TX রিয়ার প্যানেল
1 MESH অ্যান্টেনা ইন্টারফেস N F
2 CH1 ভিডিও ইনপুট ️ 4 পিন GX12, DC 12V পাওয়ার আউটপুট সহ।
3 CH2 ভিডিও ইনপুট ∙ 4 পিনGX12, DC 12V পাওয়ার আউটপুট সহ।
4 CH3 ভিডিও ইনপুট ∙ 4 পিনGX12, DC 12V পাওয়ার আউটপুট সহ।
5 CH4 ভিডিও ইনপুট ∙ 4 পিনGX12, DC 12V পাওয়ার আউটপুট সহ।
6 CH5 ভিডিও ইনপুট ∙ 4 পিনGX12, DC 12V পাওয়ার আউটপুট সহ।
৭ CH6 ভিডিও ইনপুট ∙ ৪ পিন জিএক্স১২, ডিসি ১২ ভোল্ট পাওয়ার আউটপুট।
8 CH7 ভিডিও ইনপুট ∙ 4 পিনGX12, DC 12V পাওয়ার আউটপুট সহ।
9 CH8 ভিডিও ইনপুট ∙ 4 পিনGX12, DC 12V পাওয়ার আউটপুট সহ।
১০ জিপিএস অ্যান্টেনা ইন্টারফেস ∙ এসএএমএ এফ।
১১ পাওয়ার ইনপুট ইন্টারফেস ∙ ৩ পিনের এভিয়েশন সংযোগকারী, ডিসি ১০-৩০ ভোল্ট।
12 MESH অ্যান্টেনা ইন্টারফেস N F
13 LAN2 পোর্ট ∙ RJ45
14 LAN3 পোর্ট ∙ RJ45
আরএক্স ফ্রন্ট প্যানেল
1 পাওয়ার বোতাম টিপুন
2 সিগন্যাল ইন্ডিকেটর
| সূচকের অবস্থা |
সিগন্যাল শক্তি |
| এখনও সবুজ |
লিঙ্ক দৃঢ় |
| লাল/সবুজ রঙের ফ্ল্যাশিং |
লিংকটা ভেঙে যাবে। |
| এখনও লাল |
সংযোগ স্থাপন করা যায়নি |
| লাল ঝলকানি |
লিংক স্থিতিশীল নয় |
| এসএনআর |
সূচক রঙ |
ফ্লিকার ফ্রিকোয়েন্সি |
টপোলজি রঙ |
টপোলজি মান |
| 0 |
লাল |
N/A |
সবুজ |
0 |
| ১-১২ |
লাল ঝলকানি |
৩৫০ মিমি |
সবুজ |
১-১২ |
| ১৩-২৫ |
লাল/সবুজ ফ্লিকার |
৩৫০ মিমি |
সবুজ |
১৩-২৫ |
| ২৬-৩৫ |
সবুজ ঝলকানি |
৩৫০ মিমি |
সবুজ |
২৬-৩৫ |
| ৩৬-৭০ |
এখনও সবুজ |
N/A |
সবুজ |
৩৬-৭০ |
| > ৭০ |
লাল ঝলকানি |
১২০ মিমি |
সবুজ |
> ৭০ |
৩ মোড বোতাম ️ পুরো স্ক্রিন, চার-বিভক্ত স্ক্রিন, আট-বিভক্ত স্ক্রিন এবং নয়-বিভক্ত স্ক্রিন মোডের মধ্যে স্যুইচ করতে চাপুন।
4 স্যুইচ বোতাম ️ CAM01, CAM02, CAM03...CAM08 নির্বাচন করতে চাপুন।
৫ ক্যান ইন্টারফেস ২ পিন এভিয়েশন সংযোগকারী।
6 ইন্টারকোম ইন্টারফেস K হেড মাইক্রোফোনের জন্য।
আরএক্স রিয়ার প্যানেল
1 MESH অ্যান্টেনা ইন্টারফেস N F
২ জিপিএস অ্যান্টেনা ইন্টারফেস ∙ এসএএমএ এফ।
3 HDMI আউটপুট ইন্টারফেস।
4 ল্যান পোর্ট RJ45.
৫ পাওয়ার ইনপুট পোর্ট ∙ ৩ পিনের এভিয়েশন সংযোগকারী, ডিসি ১০-৩০ ভি।
