LKAV3624&3203 লং রেঞ্জ ইউজিভি ভিডিও ডেটা লিংক এইএস এনক্রিপশন ওয়্যারলেস ভিডিও ট্রান্সমিশন সিস্টেম

LKAV3624&3203 লং রেঞ্জ ইউজিভি ভিডিও ডেটা লিংক ক্যান কন্ট্রোল দ্বি-পথে অডিও এইএস এনক্রিপশন

পরিচিতি

LKAV-3624 & 3203 একটি শক্তিশালী 8-চ্যানেলের ভিডিও ট্রান্সমিশন সিস্টেম যা বিশেষভাবে মানহীন খননকারী, ব্যাকহো লোডার, হুইল লোডার এবং ইউজিভি অ্যাপ্লিকেশনগুলির জন্য ডিজাইন করা হয়েছে।এটিতে 8-চ্যানেল ভিডিও ইনপুট (1080p AHD) রয়েছে, কন্ট্রোল, অডিও এমবেডিং, 2x2W আরএফ পাওয়ার আউটপুট এবং 2km NLOS (5-10km LOS) পর্যন্ত ট্রান্সমিশন রেঞ্জের জন্য CAN।

বৈশিষ্ট্য

■ 580 ± 20MHz ফ্রিকোয়েন্সি সামঞ্জস্যযোগ্য

■ ৮২ এমবিপিএস পর্যন্ত ডেটা রেট

■ 2x2W আরএফ পাওয়ার আউটপুট

■ ২ কিলোমিটার এনএলওএস (৫-১০ কিলোমিটার এলওএস) পর্যন্ত রেঞ্জ

■ অন্তর্নির্মিত ডিভিআর অ্যাপ নিয়ন্ত্রণ এবং মোড সুইচিং সমর্থন করে

■ দ্বি-মুখী অডিও সমর্থন করে

■ ক্যান কন্ট্রোল সমর্থন করে

■ ডিসি 10-30V পাওয়ার ইনপুট সমর্থন করে

■ আরএক্স-এ HDMI আউটপুট সহ

■ AES এনক্রিপশন সমর্থন করে

■ জিপিএস সমর্থন করে

■ অ্যালুমিনিয়াম অ্যালগরিয়ামের শক্ত বায়ুচলাচল হাউজিং

টিএক্স স্পেসিফিকেশন

RX স্পেসিফিকেশন

টিএক্স ফ্রন্ট প্যানেল

1 মাইক্রোফোন ইন্টারফেস

2 স্পিকার ইন্টারফেস

3 ক্যান ইন্টারফেস

4 সিগন্যাল ইন্ডিকেটর ∙ সাধারণত লাল/সবুজ রঙের দ্রুত ফ্ল্যাশিং

5 পাওয়ার বোতাম টিপুন ️ চালু/বন্ধ করতে টিপুন।

6 LAN1 ইন্টারফেস ∙ RJ45।

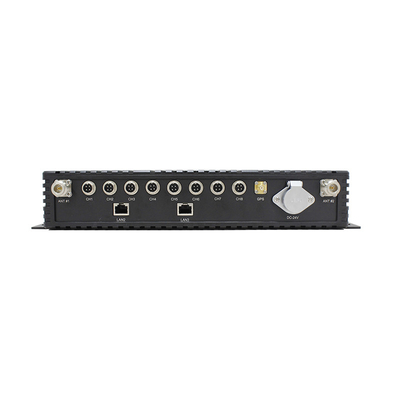

TX রিয়ার প্যানেল

1 MESH অ্যান্টেনা ইন্টারফেস N F

2 CH1 ভিডিও ইনপুট ️ 4 পিন GX12, DC 12V পাওয়ার আউটপুট সহ।

3 CH2 ভিডিও ইনপুট ∙ 4 পিনGX12, DC 12V পাওয়ার আউটপুট সহ।

4 CH3 ভিডিও ইনপুট ∙ 4 পিনGX12, DC 12V পাওয়ার আউটপুট সহ।

5 CH4 ভিডিও ইনপুট ∙ 4 পিনGX12, DC 12V পাওয়ার আউটপুট সহ।

6 CH5 ভিডিও ইনপুট ∙ 4 পিনGX12, DC 12V পাওয়ার আউটপুট সহ।

৭ CH6 ভিডিও ইনপুট ∙ ৪ পিন জিএক্স১২, ডিসি ১২ ভোল্ট পাওয়ার আউটপুট।

8 CH7 ভিডিও ইনপুট ∙ 4 পিনGX12, DC 12V পাওয়ার আউটপুট সহ।

9 CH8 ভিডিও ইনপুট ∙ 4 পিনGX12, DC 12V পাওয়ার আউটপুট সহ।

১০ জিপিএস অ্যান্টেনা ইন্টারফেস ∙ এসএএমএ এফ।

১১ পাওয়ার ইনপুট ইন্টারফেস ∙ ৩ পিনের এভিয়েশন সংযোগকারী, ডিসি ১০-৩০ ভোল্ট।

12 MESH অ্যান্টেনা ইন্টারফেস N F

13 LAN2 পোর্ট ∙ RJ45

14 LAN3 পোর্ট ∙ RJ45

আরএক্স ফ্রন্ট প্যানেল

1 পাওয়ার বোতাম টিপুন

2 সিগন্যাল ইন্ডিকেটর

৩ মোড বোতাম ️ পুরো স্ক্রিন, চার-বিভক্ত স্ক্রিন, আট-বিভক্ত স্ক্রিন এবং নয়-বিভক্ত স্ক্রিন মোডের মধ্যে স্যুইচ করতে চাপুন।

4 স্যুইচ বোতাম ️ CAM01, CAM02, CAM03...CAM08 নির্বাচন করতে চাপুন।

৫ ক্যান ইন্টারফেস ২ পিন এভিয়েশন সংযোগকারী।

6 ইন্টারকোম ইন্টারফেস K হেড মাইক্রোফোনের জন্য।

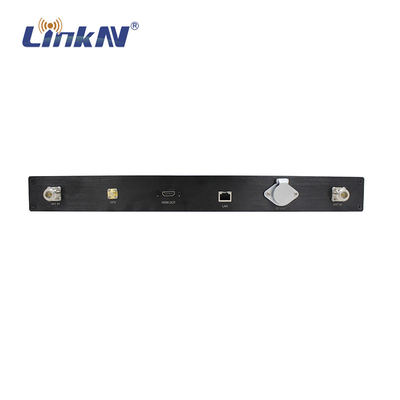

আরএক্স রিয়ার প্যানেল

1 MESH অ্যান্টেনা ইন্টারফেস N F

২ জিপিএস অ্যান্টেনা ইন্টারফেস ∙ এসএএমএ এফ।

3 HDMI আউটপুট ইন্টারফেস।

4 ল্যান পোর্ট RJ45.

৫ পাওয়ার ইনপুট পোর্ট ∙ ৩ পিনের এভিয়েশন সংযোগকারী, ডিসি ১০-৩০ ভি।

প্রয়োগ
