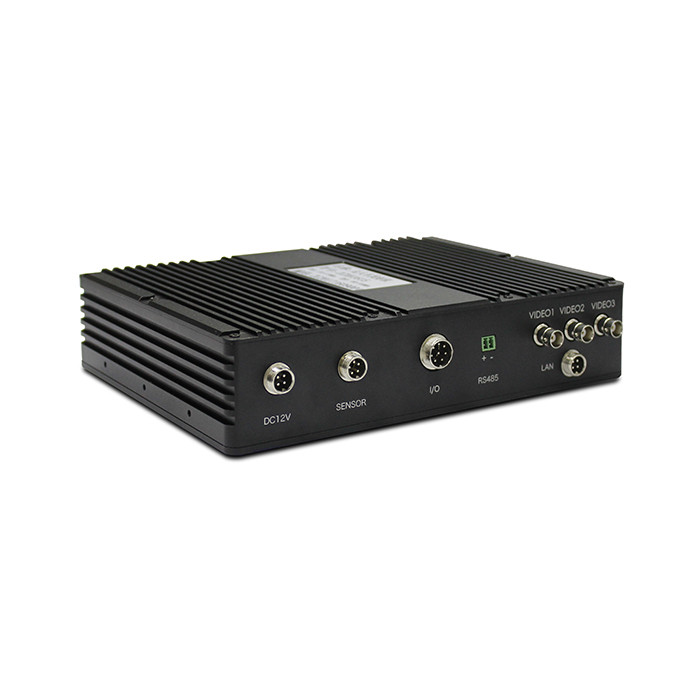

LKAV1615 1.5km EOG UGV FHD ভিডিও ও ডেটা COFDM ভিডিও ট্রান্সমিটার

1.5km UGV ভিডিও ট্রান্সমিটার FHD ভিডিও এবং ডেটা COFDM H.264 AES256 এনক্রিপশন

ভূমিকা

LKAV-1615 হল একটি শক্তিশালী COFDM ওয়্যারলেস ট্রান্সমিটার যা বিশেষভাবে UGV/Robots অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে। এটি ভিডিও মাল্টিপ্লেক্সিং, ভিডিও পাঠানো এবং ডেটা স্ট্রিম পাঠানো/গ্রহণকে একীভূত করে। এটি বিভিন্ন ভিডিও মোড, H.264 এনকোডিং, বিভিন্ন মোড অভিযোজিত, 1080P পর্যন্ত রেজোলিউশন, উজ্জ্বল রং, কম লেটেন্সি এবং মসৃণ ভিডিও সমর্থন করে। অন্তর্নির্মিত ডেটা মডিউলটি কন্ট্রোল স্টেশন দ্বারা প্রেরিত ডেটা গ্রহণ করতে পারে, এটি প্রক্রিয়া করতে এবং কার্যকর করতে পারে। এটি গ্যাস সেন্সর, ডিটেক্টর ইত্যাদির মতো কিছু পেরিফেরাল সেন্সিং ডিভাইসকেও সমর্থন করে। শনাক্ত করা ডেটা কন্ট্রোল স্টেশনে ফেরত পাঠানো হয় এবং রিয়েল টাইমে প্রদর্শিত হয়, যা কমান্ডারদের জন্য সময়মত সিদ্ধান্ত নেওয়ার জন্য সুবিধাজনক।

বৈশিষ্ট্য

■ভিডিও স্ট্রিম ফ্রিকোয়েন্সি 200-800MHz

■ডেটা স্ট্রিম ফ্রিকোয়েন্সি 410-500MHz

■আউটপুট পাওয়ার 2W (ভিডিও)

■রেঞ্জ 1-3কিমি LOS কভার করে

■2-8MHz ব্যান্ডউইথ সামঞ্জস্যযোগ্য

■অ্যাডভান্স COFDM এবং H.264 ভিডিও কম্প্রেশন প্রযুক্তি

■নির্বাচনের জন্য RS232/485/TTL

■উচ্চ ভিডিও গুণমান এবং একাধিক ভিডিও ফর্ম্যাট সমর্থন করে

■শ্রমসাধ্য অ্যালুমিনিয়াম খাদ ঘের

স্পেসিফিকেশন

প্যানেলের বিবরণ

1. পাওয়ার ইনপুট এবং ডেটা পোর্ট - DC 12V/5A, RS232

2. সেন্সর পোর্ট - গ্যাস সেন্সর ডেটা ইন্টারফেস (RS232)

3. MIC পোর্ট - অডিও ইনপুট

4. VIDEO1 পোর্ট - BNC ইন্টারফেস, ভিডিও ইনপুট 1 (দৃশ্যমান আলো)

5. VIDEO2 পোর্ট - BNC ইন্টারফেস, ভিডিও ইনপুট 2 (ইনফ্রারেড)

6. VIDEO3 পোর্ট - BNC ইন্টারফেস, ভিডিও ইনপুট 3 (ফিশেই)

7. আরএফ-ডি অ্যান্টেনা ইন্টারফেস - এন মহিলা, ডেটা পাঠানো/গ্রহণ করা

8. USB ইন্টারফেস - পরামিতি সামঞ্জস্য করতে নিয়ন্ত্রণ বাক্সের সাথে সংযোগ করুন৷

9. ভিডিও স্ট্রীম ইন্ডিকেটর – পাওয়ার চালু হলে লাল আলো দেয় এবং স্বাভাবিক কাজের সময় সবুজ আলো জ্বলে, সংকেত যত শক্তিশালী, ফ্ল্যাশ তত দ্রুত।

10. আরএফ-ভি অ্যান্টেনা ইন্টারফেস - এন মহিলা, ভিডিও পাঠানো

যোগাযোগ প্রোটোকল

UGV ড্রাইভার বোর্ড কমিউনিকেশন প্রোটোকল

ডিভাইসের সাথে সংযোগ করতে RS232 বাস ব্যবহার করার সময়, নিম্নলিখিত প্রোটোকল বিন্যাস অনুসরণ করা হয়:

বড রেট: 19200;

কনফিগারেশন: 1 স্টপ বিট, 8 ডেটা বিট, কোন প্যারিটি চেক নেই;

পাঠানোর চক্র: 100ms, নিয়মিত ডেটা পাঠানো;

দ্রষ্টব্য: ডেটা UGV-এর কন্ট্রোল বোর্ড থেকে পাঠানো হয়;

বিন্যাস নিম্নরূপ:

বিস্তারিত সংজ্ঞা নিম্নরূপ:

■ফ্রেম হেডার: 1 বাইট, 0x7e এ স্থির।

■উত্স: 1 বাইট, 0x02 এ স্থির।

■গন্তব্য: 1 বাইট, 0x03 এ স্থির।

■হার্টবিট: 1 বাইট। ডেটা পাঠানোর আগে হার্টবিটের মান 1 দ্বারা বৃদ্ধি করা হয়, যা নতুন ডেটার বিচার হিসাবে ব্যবহৃত হয়। প্রাপ্তির শেষের হার্টবিট পরিবর্তন না হলে, ডেটা আপডেট করা হয় না। সর্বাধিক মান হল 249, এবং সর্বাধিক মান পৌঁছানোর পরে এটি শূন্যে পুনরায় সেট করা হয়।

■CMD1 ডেটা: 1 বাইট।

Bit0: যানবাহন ভ্রমণ নিয়ন্ত্রণ সুইচ বিট। যখন মান 1 হয়, যানবাহন ভ্রমণ নিয়ন্ত্রণ চালু থাকে; যখন এটি 0 হয়, গাড়ির ভ্রমণ নিয়ন্ত্রণ বন্ধ থাকে।

বিট 1: হেডলাইট সুইচ বিট। যখন এটি 1 হয়, হেডলাইট চালু হয়; যখন এটি 0 হয়, তখন হেডলাইট বন্ধ থাকে।

Bit2: জরুরী স্টপ সুইচ বিট। জরুরী স্টপ চালু থাকে যখন এটি 1 হয় এবং এটি 0 হলে এটি সাধারণত কাজ করে।

বিট 3: ওয়াটার ইনলেট ভালভ সুইচ বিট, যখন এটি 1 হয়, ভালভ খোলা থাকে, যখন এটি 0 হয়, ভালভ বন্ধ থাকে।

Bit4: উচ্চ এবং নিম্ন গতির বিট, উচ্চ গতি যখন 1 এবং নিম্ন গতি যখন 0

বিট 5: অ্যালার্ম বিট। যখন এই বিট 1 হয়, তখন অ্যালার্ম জারি করা হয়। যখন এটি 0 হয়, তখন অ্যালার্ম বাতিল করা হয়।

বিট 6: এই বিটটি 0।

বিট 7: এই বিটটি 0।

■CMD2 ডেটা: 1 বাইট।

Bit0: পিকচার মোড, ফোর-ইন-ওয়ান ছবি এবং একক ছবি একে অপরের সাথে সুইচ করা হয়। যখন এই বিটটি 1 হয়, তখন এর অর্থ ভিডিও মোডটি স্যুইচ করতে হবে, এবং যখন এটি 0 হয়, তখন এটি অবৈধ৷

Bit1: এর অর্থ হল স্ক্রীন পরিবর্তন করা। যখন এই বিটটি 1 হয়, তখন এর অর্থ হল পরবর্তী ভিডিও স্ক্রীনটি পরিবর্তন করা। যখন এটি 0 হয়, এর মানে এটি অবৈধ।

বিট 2: ওএসডি কন্ট্রোল বিট। যখন এই বিট 1 হয়, OSD চালু থাকে এবং যখন এটি 0 হয়, OSD বন্ধ থাকে।

Bit3: ভিডিও রেকর্ডিং শুরু করুন। যখন এই বিটটি 1 হয়, তখন এর অর্থ ভিডিও রেকর্ডিং শুরু করা, যখন এটি 0 হয়, এর অর্থ রেকর্ডিং বন্ধ করা।

বিট 4: স্প্রে মোড। যখন এই বিটটি 1 হয়, তখন স্প্রে মোডটি চালু হয় এবং যখন এটি 0 হয়, তখন স্প্রে মোডটি বন্ধ হয়ে যায়।

Bit5: স্বয়ংক্রিয় ফায়ার ফাইন্ডিং মোড। যখন এই বিটটি 1 হয়, এর মানে হল যে স্বয়ংক্রিয় ফায়ার ফাইন্ডিং মোড চালু আছে, এবং যখন এটি 0 হয়, এর মানে হল এটি বন্ধ।

বিট 6: এই বিটটি 0।

বিট 7: এই বিটটি 0।

■CMD3 ডেটা: 1 বাইট।

বিট০-বিট৭:০।

■ড্রাইভ 1 ডেটা: 1 বাইট, ডেটা 0 ~ 127 মানে পিছনে হাঁটা, 128 ~ 255 মানে সামনে হাঁটা। প্রকৃতপক্ষে, ভুল কাজ রোধ করার জন্য, পিছনে হাঁটার ডেটা মান হল 0 ~ 100 এবং এগিয়ে চলার ডেটা মান হল 150 ~ 250৷ পার্সিং শেষ ডেটাকে এগিয়ে বা পিছনের দিকে বিচার করতে পারে৷ মানটি গতির মান (100 স্তর) হিসাবে সামঞ্জস্য করা যেতে পারে। যদি এটি একটি অভিন্ন গতিতে হাঁটার জন্য ডিজাইন করা হয় তবে শুধুমাত্র দিক নির্ধারণ করা যেতে পারে।

■ড্রাইভ 2 ডেটা: 1 বাইট। 0 থেকে 127 ডেটা বাম দিকে হাঁটা নির্দেশ করে এবং 128 থেকে 250 ডানদিকে হাঁটা নির্দেশ করে। প্রকৃতপক্ষে, ভুল কাজ রোধ করার জন্য, বাম দিকে হাঁটার ডেটা মান হল 0 ~ 100 এবং ডানে হাঁটার ডেটা মান হল 150 ~ 250৷ পার্সিং শেষ বাম বা ডানে ডেটা বিচার করতে পারে৷ মানটির আকার গতির মান (100 স্তর) হিসাবে সামঞ্জস্য করা যেতে পারে। এটি একটি অভিন্ন গতিতে হাঁটার জন্য ডিজাইন করা হলে, শুধুমাত্র দিক নির্ধারণ করা যেতে পারে।

■PTZ নিয়ন্ত্রণ ডেটা: 1 বাইট।

Bit0: PTZ কন্ট্রোল সুইচ বিট। যখন এটি 1 হয়, তখন PTZ নিয়ন্ত্রিত হয়। যখন এটি 0 হয়, এটি অবৈধ এবং বন্ধ হয়ে যায়।

বিট1: যখন এটি 1 হয়, জিম্বালটি বাম দিকে ঘোরে; যখন এটি 0 হয়, এটি অবৈধ এবং বন্ধ হয়ে যায়।

Bit2: যখন এটি 1 হয়, জিম্বাল ডানদিকে ঘোরে; যখন এটি 0 হয়, এটি অবৈধ এবং বন্ধ হয়ে যায়।

Bit3: যখন এটি 1 হয়, জিম্বাল উপরের দিকে ঘোরে; যখন এটি 0 হয়, এটি অবৈধ এবং বন্ধ হয়ে যায়।

বিট 4: যখন এটি 1 হয়, জিম্বাল নীচের দিকে ঘোরে; যখন এটি 0 হয়, এটি অবৈধ এবং বন্ধ হয়ে যায়।

Bit5: PTZ বেড়ে যায় যখন এটি 1 হয়; এটি 0 হলে এটি অবৈধ, এটি বন্ধ হয়ে যায়।

বিট 6: গিম্বল নেমে আসে যখন এটি 1 হয়; এটি 0 হলে এবং থামলে এটি অবৈধ।

Bit7: PTZ রিসেট বিট। যখন এটি 1 হয়, তখন PTZ প্রারম্ভিকতায় পুনরুদ্ধার করা হয়।

■জল কামান নিয়ন্ত্রণ তথ্য: 1 বাইট।

Bit0: জল কামান শুরু বিট. জল কামান শুরু হয় যখন এটি 1; এটি 0 হলে এটি অবৈধ।

বিট 1: যখন এটি 1 হয়, জল কামানটি বাম দিকে মোড় নেয়; যখন এটি 0 হয়, এটি অবৈধ এবং বন্ধ হয়ে যায়।

বিট 2: যখন এটি 1 হয়, জল কামান ডানদিকে ঘোরে; যখন এটি 0 হয়, এটি অবৈধ এবং বন্ধ হয়ে যায়।

Bit3: জলকামান উপরের দিকে ঘোরে যখন এটি 1 হয়; এটি 0 হলে এটি অবৈধ এবং এটি বন্ধ হয়ে যায়।

বিট 4: জলকামানটি 1 হলে নিচের দিকে ঘোরে; এটি 0 হলে এটি অবৈধ, এটি বন্ধ হয়ে যায়।

বিট 5: ওয়াটার ক্যাননটি 1 হলে চালু হয় এবং 0 হলে এটি বন্ধ হয়ে যায়।

Bit6: জল কামান যখন 1 হয়; এটি 0 হলে এটি অবৈধ, এটি বন্ধ হয়ে যায়

বিট 7: জলকামানটি 1 হলে নেমে আসে; এটি 0 হলে এবং থামলে এটি অবৈধ

■রিজার্ভ 1 এবং রিজার্ভ 2: এগুলি সংরক্ষিত মান এবং 0 এ সেট করা যেতে পারে।

■চেক: চেক বাইটের আগে ডেটার সমস্ত বাইটের একচেটিয়া OR এর ফলাফল।

■ফ্রেমের শেষ: যথাক্রমে 2 বাইট, 0x0d এবং 0x0a।

দ্রষ্টব্য: কার-সাইড কন্ট্রোল বোর্ড দ্বারা কার-সাইড ড্রাইভ বোর্ডে পাঠানো ডেটার মধ্যে, ড্রাইভ বোর্ডের প্রয়োজনীয় ডেটা কার-সাইড কন্ট্রোল বোর্ডে যেমন আছে তেমনই ফেরত দেওয়া হয়।

UGV কন্ট্রোল বোর্ড কমিউনিকেশন প্রোটোকল

■বউড রেট: 19200

■কনফিগারেশন: 1 স্টপ বিট, 8 ডেটা বিট, কোন সমতা নেই

■পাঠানোর চক্র: 100ms, নিয়মিত ডেটা পাঠানো

দ্রষ্টব্য: ডেটা UGV ড্রাইভার বোর্ড দ্বারা পাঠানো হয়।

বিন্যাস নিম্নরূপ:

বিস্তারিত বর্ণনা:

■ফ্রেম হেডার: 1 বাইট, 0x7e এ স্থির।

■উত্স ঠিকানা: 1 বাইট, 0x03 এ স্থির।

■গন্তব্য ঠিকানা: 1 বাইট, 0x02 এ স্থির।

■হার্টবিট: 1 বাইট। ডেটা পাঠানোর আগে হার্টবিটের মান 1 দ্বারা বৃদ্ধি করা হয়, যা নতুন ডেটার বিচার হিসাবে ব্যবহৃত হয়। প্রাপ্তির শেষের হার্টবিট পরিবর্তন না হলে, ডেটা আপডেট করা হয় না। সর্বাধিক মান হল 249, এবং সর্বাধিক মান পৌঁছানোর পরে এটি শূন্যে পুনরায় সেট করা হয়।

■CMD1:

Bit0: যানবাহন ভ্রমণ নিয়ন্ত্রণ সুইচ বিট। যখন মান 1 হয়, যানবাহন ভ্রমণ নিয়ন্ত্রণ চালু থাকে; যখন এটি 0 হয়, গাড়ির ভ্রমণ নিয়ন্ত্রণ বন্ধ থাকে।

Bit1: PTZ স্টার্ট বিট। যখন মান 1 হয়, এর মানে PTZ শুরু হয়, যখন এটি 0 হয়, এর মানে এটি বন্ধ হয়ে যায়।

বিট 2: ওয়াটার ক্যানন স্টার্ট বিট। যখন মান 1 হয়, জল কামান শুরু হয়, এবং যখন এটি 0 হয়, জল কামান বন্ধ করা হয়।

Bit3: উচ্চ এবং নিম্ন গতির বিট, উচ্চ গতি যখন 1 এবং নিম্ন গতি যখন 0।

Bit4: অটো-পেন্ডুলাম মোড বিট। যখন এটি 1 হয়, তখন এর অর্থ হল অটো-পেন্ডুলাম মোড চালু আছে এবং যখন এটি 0 হয়, তখন এটি বন্ধ থাকে।

বিট 5: স্প্রে মোড বিট। যখন এটি 1 হয়, এটি নির্দেশ করে যে স্প্রে মোড চালু আছে এবং যখন এটি 0 হয়, এটি নির্দেশ করে যে এটি বন্ধ।

Bit6: স্বয়ংক্রিয় আগুন সনাক্তকরণ অবস্থান। যখন এটি 1 হয়, এর অর্থ হল স্বয়ংক্রিয় অগ্নি সনাক্তকরণ মোডটি চালু রয়েছে এবং যখন এটি 0 হয়, এর অর্থ হল স্বয়ংক্রিয় আগুন সনাক্তকরণ মোডটি বন্ধ।

বিট 7: এই বিটটি 0।

■CMD2:

Bit0: হেডলাইট সুইচ সংকেত। যখন মান 1 হয়, তখন হেডলাইটগুলি চালু হয়। যখন মান 0 হয়, তখন হেডলাইট বন্ধ থাকে।

বিট 1: অ্যালার্ম সিগন্যাল সুইচ বিট। মান 1 হলে, এটি নির্দেশ করে যে অ্যালার্ম চালু করা হয়েছে। যখন এটি 0 হয়, এটি নির্দেশ করে যে অ্যালার্মটি বন্ধ করা হয়েছে।

Bit2 ~ Bit7: সংরক্ষিত, এটি 0।

■ব্যাটারি শতাংশ: 2 বাইট, একটি স্বাক্ষরবিহীন পূর্ণসংখ্যার মান, 0 থেকে 100 পর্যন্ত। ইউনিট:%, যা ব্যাটারি শতাংশ নির্দেশ করে।

■ব্যাটারি তাপমাত্রা: 2 বাইট, একটি স্বাক্ষরবিহীন পূর্ণসংখ্যার মান, 0 থেকে 100 পর্যন্ত, ইউনিট: ° C, যা ব্যাটারির তাপমাত্রার মানকে প্রতিনিধিত্ব করে।

■পরিবেষ্টিত তাপমাত্রা: 2 বাইট, স্বাক্ষরবিহীন পূর্ণসংখ্যার মান, 0 থেকে 100 পর্যন্ত, ইউনিট: ° C, যা পরিবেষ্টিত তাপমাত্রার মানকে প্রতিনিধিত্ব করে।

■ব্যাটারি কারেন্ট: 2 বাইট, একটি স্বাক্ষরবিহীন পূর্ণসংখ্যার মান, 0 থেকে 100 পর্যন্ত, ইউনিট: A, যা ব্যাটারির বর্তমান মানকে প্রতিনিধিত্ব করে।

■গাড়ির গতি: 2 বাইট, একটি স্বাক্ষরবিহীন পূর্ণসংখ্যার মান, 0 থেকে 50 পর্যন্ত, ইউনিট: m/s, যা গাড়ির গতির মানকে প্রতিনিধিত্ব করে। লক্ষ্য করুন যে একটি দশমিক মান উপস্থাপন করার জন্য, এই মানটি হল 10 দ্বারা গুণিত প্রকৃত গতির মান। মানের পরে।

■রাডার রেঞ্জিং: 2 বাইট, একটি স্বাক্ষরবিহীন পূর্ণসংখ্যার মান, 0 থেকে 500 পর্যন্ত, ইউনিট: m, যা দূরত্বের মানকে প্রতিনিধিত্ব করে। লক্ষ্য করুন যে দুটি দশমিক স্থানের প্রতিনিধিত্ব করার জন্য, এই মানটি হল প্রকৃত গতির মান যা 100 দ্বারা গুণ করা হয়। মানের পরে।

■বাম এবং ডান কাত কোণ: 2 বাইট, স্বাক্ষরিত পূর্ণসংখ্যা মান, মান পরিসীমা: -1000 ~ + 1000, ইউনিট °, যার অর্থ বাম এবং ডান কাত কোণের মান। দ্রষ্টব্য: একটি দশমিক মান উপস্থাপন করার জন্য, এই মানটি সত্য কোণ মান। 10 দ্বারা গুণিত।

■সামনে এবং পিছনে পিচ কোণ: 2 বাইট, স্বাক্ষরিত পূর্ণসংখ্যার মান, মান পরিসীমা: -1000 ~ + 1000, ইউনিট °, যার মানে হল প্রবণতা কোণের মান৷ দ্রষ্টব্য: একটি দশমিক মান উপস্থাপন করার জন্য, এই মানটি সত্য কোণ মান। 10 দ্বারা গুণিত।

■চেক: চেক বাইটের আগে ডেটার সমস্ত বাইটের একচেটিয়া OR এর ফলাফল।

■ফ্রেমের শেষ: যথাক্রমে 2 বাইট, 0x0d এবং 0x0a।

ইউজিভি গ্যাস সেন্সর কমিউনিকেশন প্রোটোকল

■ডেটা: 6টি গ্যাস সেন্সরের ডেটা সংযুক্ত করা যেতে পারে (গ্যাসের প্রকারগুলি বাড়ানো যেতে পারে)

■বিন্যাস:

বড রেট: 9600।

কনফিগারেশন: 1 স্টপ বিট, 8 ডেটা বিট, কোন সমতা নেই।

■পাঠানোর চক্র: 100ms, নিয়মিত ডেটা পাঠানো।

দ্রষ্টব্য: গ্যাস সেন্সর ডেটা গ্রাহক দ্বারা জারি করা হয়।

বিন্যাস নিম্নরূপ:

বিস্তারিত সংজ্ঞা নিম্নরূপ:

■ফ্রেম হেডার: 1 বাইট, 0x7e এ স্থির।

■উত্স: 1 বাইট, 0x05 এ স্থির।

■গন্তব্য: 1 বাইট, 0x04 এ স্থির।

■হার্টবিট: 1 বাইট। ডেটা পাঠানোর আগে হার্টবিটের মান 1 দ্বারা বৃদ্ধি করা হয়, যা নতুন ডেটার বিচার হিসাবে ব্যবহৃত হয়। প্রাপ্তির শেষের হার্টবিট পরিবর্তন না হলে, ডেটা আপডেট করা হয় না। সর্বাধিক মান হল 249, এবং সর্বাধিক মান পৌঁছানোর পরে এটি শূন্যে পুনরায় সেট করা হয়।

■অক্সিজেন: 2 বাইট, একটি স্বাক্ষরবিহীন পূর্ণসংখ্যার মান, 0 থেকে 1000 পর্যন্ত। ডিফল্ট মান হল 0, যার অর্থ হল অক্সিজেনের ঘনত্বের শতাংশের মান, একক হল%। দ্রষ্টব্য: একটি দশমিক স্থানের নির্ভুলতা প্রকাশ করার জন্য, এই মানটিকে 10 দ্বারা গুণ করা হয় এবং তারপর প্রেরণ করা হয়।

কার্বন মনোক্সাইড: 2 বাইট, একটি স্বাক্ষরবিহীন পূর্ণসংখ্যার মান, 0 থেকে 1000 পর্যন্ত। ডিফল্ট মান হল 0, যার অর্থ কার্বন মনোক্সাইডের ঘনত্ব। ইউনিট হল পিপিএম।

■অ্যামোনিয়া গ্যাস: 2 বাইট, একটি স্বাক্ষরবিহীন পূর্ণসংখ্যার মান, 0 থেকে 100 পর্যন্ত। ডিফল্ট মান হল 0, যা অ্যামোনিয়া গ্যাসের ঘনত্ব নির্দেশ করে। ইউনিট হল পিপিএম।

■হাইড্রোজেন সালফাইড: 2 বাইট, একটি স্বাক্ষরবিহীন পূর্ণসংখ্যার মান, 0 থেকে 100 পর্যন্ত। ডিফল্ট মান হল 0, যা হাইড্রোজেন সালফাইডের ঘনত্ব নির্দেশ করে। ইউনিট হল পিপিএম।

■সালফার ডাই অক্সাইড: 2 বাইট, একটি স্বাক্ষরবিহীন পূর্ণসংখ্যার মান, 0 থেকে 200 পর্যন্ত। ডিফল্ট মান হল 0, যা সালফার ডাই অক্সাইডের ঘনত্ব নির্দেশ করে, ইউনিট হল পিপিএম। দ্রষ্টব্য: একটি দশমিক স্থানের নির্ভুলতা প্রকাশ করার জন্য, এই মানটিকে 10 দ্বারা গুণ করা হয় এবং তারপর প্রেরণ করা হয়।

■ক্লোরিন: 2 বাইট, একটি স্বাক্ষরবিহীন পূর্ণসংখ্যার মান, 0 থেকে 100 পর্যন্ত। ডিফল্ট মান হল 0, যা পিপিএম-এ ক্লোরিন গ্যাসের ঘনত্ব নির্দেশ করে। দ্রষ্টব্য: একটি দশমিক স্থানের নির্ভুলতা প্রকাশ করার জন্য, এই মানটিকে 10 দ্বারা গুণ করা হয় এবং তারপর প্রেরণ করা হয়।

■চেক: 1 বাইট, যা চেক বাইটের সামনে থাকা সমস্ত ডেটার একচেটিয়া OR এর ফলাফল।

ফ্রেমের শেষ: যথাক্রমে 2 বাইট, 0x0d এবং 0x0a।

প্যাকেজ বিষয়বস্তু

COFDM এর সুবিধা
COFDM মড্যুলেশনের খুব শক্তিশালী অ্যাটেন্যুয়েশন রেজিস্ট্যান্স রয়েছে, COFDM মড্যুলেশন শেষ ব্যবহারকারী থেকে সাবক্যারিয়ারের বহুত্বে ট্রান্সমিশনকে সক্ষম করে, এবং সিগন্যালটি একইভাবে একটি একক-ক্যারিয়ার সিস্টেমে রাখা সংকেতের চেয়ে অনেক বেশি সময় ধরে রাখা যেতে পারে, তাই COFDM এর একটি শক্তিশালী প্রতিরোধ ক্ষমতা রয়েছে। আবেগ শব্দ এবং দ্রুত চ্যানেল ক্ষয় প্রতিরোধের জন্য. COFDM-এর ফ্রিকোয়েন্সির উচ্চতর ব্যবহার রয়েছে এবং সাব-চ্যানেলগুলিকে আলাদা করে গার্ড ব্যান্ডগুলির ঐতিহ্যগত ব্যবহারের পরিবর্তে সাব-চ্যানেল হিসাবে অর্থোগোনাল সাবক্যারিয়ার তরঙ্গগুলিকে ওভারল্যাপ করার অনুমতি দেয়, তাই এটি ফ্রিকোয়েন্সি কার্যকারিতা উন্নত করে এবং বর্ণালী সংস্থানগুলির সর্বাধিক ব্যবহার করে।

উচ্চ-গতির ডেটা ট্রান্সমিশনের ক্ষেত্রে, COFDM এর স্ব-অভিযোজিত মডুলেশন পদ্ধতি রয়েছে যা সাবক্যারিয়ারদের বিভিন্ন চ্যানেলের অবস্থা এবং পটভূমির শব্দ অনুযায়ী QPSK, QAM, 16QAM বা 64QAM এর মতো বিভিন্ন মডুলেশন পদ্ধতি বেছে নিতে সক্ষম করে। যদি অবস্থা ভাল হয়, তাহলে নিজেকে উচ্চ-দক্ষতা মড্যুলেশনের সাথে খাপ খাইয়ে নিন, যদি অবস্থা খারাপ হয়, তাহলে অ্যান্টি-হস্তক্ষেপ মডুলেশনের সাথে মানিয়ে নিন। তাই এটি নির্ভরযোগ্যভাবে উচ্চ-গতির ডেটা ট্রান্সমিশনের সাথে মানিয়ে নিতে পারে।

এটির শক্তিশালী ইন্টার-সিম্বল ইন্টারফারেন্স (আইএসআই) ক্ষমতা রয়েছে, ডিজিটাল যোগাযোগে গোলমাল ছাড়াও আইএসআই প্রধান হস্তক্ষেপ। COFDM সাইক্লিক উপসর্গ ব্যবহার করে আইএসআই-এর শক্তিশালী ক্ষমতা রয়েছে।

অন্যান্য বিভিন্ন পদ্ধতির সাথে সংমিশ্রণে ব্যবহারের সহজতা, COFDM একটি মডুলেশন পদ্ধতি হিসাবে ব্যবহার করা যেতে পারে, উপরন্তু, এটি একাধিক ধরণের একাধিক অ্যাক্সেস প্রযুক্তির সাথে সহজেই একত্রিত করা যেতে পারে, একই সময়ে একাধিক ব্যবহারকারীর জন্য অ্যাক্সেস প্রদান করে। আপনি একাধিক ব্যবহারকারীকে একযোগে COFDM তথ্য প্রযুক্তি ব্যবহার করার অনুমতি দিতে পারেন সংক্রমণের জন্য।

COFDM ডিভাইসের অ্যাপ্লিকেশন
COFDM মড্যুলেশন "নন-লাইন-অফ-সাইট" এবং "মোবাইল" ওয়্যারলেস ব্রডব্যান্ড ট্রান্সমিশনের কঠিন সমস্যার সমাধান করেছে যখন রেট 2Mbps-এর বেশি হয়, তাই এটি ডিজিটাল অডিও সম্প্রচার প্রকল্পের মতো মোবাইল যোগাযোগ, ভিডিও ট্রান্সমিশন এবং মনিটরিং সিস্টেমগুলিতে ব্যাপকভাবে প্রয়োগ করা হয়েছে। (ডিএবি), হাই-ডেফিনিশন টিভি (এইচডিটিভি) সম্প্রচার, হেলথ কেয়ার, মোবাইল কমিউনিকেশন (সিডিএমএ + ওএফডিএম), ওয়্যারলেস ল্যান (আইইইই 802.1লা), ব্রডব্যান্ড ওয়্যারলেস অ্যাক্সেস (বিডব্লিউএ), রিয়েল-টাইম পর্যবেক্ষণে উচ্চ-মানের ভিডিও (সামরিক) , সম্প্রচার, নিরাপত্তা, সামুদ্রিক প্রতিরক্ষা এবং অন্যান্য শিল্প)।

উচ্চ গতির রিয়েল-টাইম মোবাইল ওয়্যারলেস ট্রান্সমিশন
সিস্টেমটি একটি পাবলিক কমিউনিকেশন নেটওয়ার্ক বা প্রাইভেট কমিউনিকেশন নেটওয়ার্ক সিস্টেমের মাধ্যমে রিয়েল-টাইম জরুরী দৃশ্যের ভিডিও, ভয়েস, ডেটা ইত্যাদি সংগ্রহ করতে পারে যা প্রতিটি প্রশংসা কেন্দ্রে বিতরণ করা হয়। কমান্ডের সকল স্তরের কর্মকর্তারা রিয়েল-টাইম কমান্ডে কার্যকর ব্যবস্থা নিতে কম্পিউটার থেকে পরিস্থিতি সরাসরি বুঝতে পারেন। তাই এটি প্রাকৃতিক দুর্যোগের জরুরি পরিষেবাগুলিতে ব্যাপকভাবে প্রয়োগ করা হয়। সিস্টেমটি প্রক্রিয়াকরণের অনেক সময় বাঁচাতে এবং দুর্যোগের কারণে সৃষ্ট ক্ষতি কমাতে সাহায্য করতে পারে

রিয়েল-টাইম মেরিটাইম ওয়্যারলেস ট্রান্সমিশন
মেরিটাইম ওয়্যারলেস ট্রান্সমিশনের রিয়েল-টাইম পর্যবেক্ষণ উপকূলীয় প্রতিরক্ষা, সামুদ্রিক, বন্দর পরিদর্শন এবং অন্যান্য শিল্পের জন্য ভাল। লাইভ ভিডিও, ভয়েস, ডাটা এবং কন্ট্রোল দিয়ে পুরো প্রক্রিয়ার মাধ্যমে মেরিটাইম সার্ভিলেন্স জোনের রিয়েল টাইম মনিটরিং করা যেতে পারে। এই সিস্টেম মেরিটাইম কমান্ডিং করতে সাহায্য করতে পারে, আরও দক্ষতার সাথে পর্যবেক্ষণ করতে পারে।

লাইভ ব্রডকাস্টিং ভিডিও ট্রান্সমিশন
যখন স্পোর্টস গেমগুলি প্রাণবন্তভাবে সম্প্রচার করা হয়, তখন ভিডিওর স্বচ্ছতা COFDM ট্রান্সমিশন দ্বারা ব্যাপকভাবে উন্নত করা যেতে পারে।

পাবলিক মোবাইল কমিউনিকেশন সিস্টেম
IEEE 802.1la ইতিমধ্যেই 5GHz ব্যান্ডের উপর নজর রেখেছে এবং OFDM দ্বারা উচ্চ-গতির ডেটা ট্রান্সমিশন প্রদান করে।

একটি উপসংহার হিসাবে, COFDM মড্যুলেশন "নন-লাইন অফ সাইট" এবং "মোবাইল" বেতার ব্রডব্যান্ড ট্রান্সমিশনের কঠিন সমস্যার সমাধান করেছে যখন গতি 2Mbps এর বেশি হয়, COFDM উচ্চ গতিতে ভিডিও ক্যাপচার করতে পারে এবং উচ্চ মানের রিয়েল টাইম ভিডিও প্রেরণ করতে পারে, ব্যবহারকারীদের ব্যতিক্রমী লাভ করতে পারে। সংবাদ সংগ্রহ, লাইভ সম্প্রচার, রিয়েল-টাইম মনিটরিং অ্যাপ্লিকেশনে স্বাধীনতা।
